Catetan:
Pateni listrik sadurunge ngrakit lan disassembly produk.
Déwan tabung logam lan disassembly
Lebokake tabung logam menyang badan utama kanthi vertikal nganti swara "klik" keprungu. Priksa manawa tabung logam dikunci kanthi kuat. Kanggo mbongkar tabung logam, gunakake alat sing keras kanggo nglebokake bolongan pelepas gagang lan sauntara kasebut, tarik metu tabung logam munggah.(Gbr 1)
Ngumpul lan mbongkar paket baterei
1. Geser baterei ing sadawane slot banjur pencet baterei mudhun kanthi kuat nganti swara "klik" keprungu. Paket baterei dikunci.
2. Pencet tombol pelepas paket baterei banjur tarik paket baterei menyang arah ngelawan menyang perakitan kanggo mbukak kunci paket baterei (Kajaba kanggo ngganti paket baterei, paket baterei ora perlu kerep digawa metu) (Fig 2)
Rakitan wadhah pangisian daya
Pencet wadhah 1 lan wadhah 2 menyang pangkalan pangisi daya nganti keprungu swara “klik”.(Gbr 3)
Selehake mesin menyang basis pangisi daya
Kanggo nglebokake mesin bali menyang pangkalan pangisi daya, tahan gagang mesin kanggo ngangkat mesin, arahake slot pangisian daya ing sisih ngisor mesin menyang soket pangisi daya ing pangkalan pangisi daya lan lebokake mesin menyang pangkalan pangisi daya. Kanggo nggunakake mesin, terus nangani mesin lan angkat metu mesin saka
basis pengisian. (Gambar 4)
Déwan tank banyu reged lan disassembly
Kanggo nyopot tangki banyu reged, tahan mesin nganggo tangan siji lan tahan tangki banyu reged nganggo tangan liyane, pencet reged
tombol release tank banyu kanggo narik metu tank banyu reged.
Kanggo ngumpulake tank banyu reged, nyelehake tank banyu reged
ngisor menyang mainbody, push tank banyu reged menyang
mainbody nganti swara "klik" keprungu. (Gambar 5)
Brushroll jendhela lan brushroll perakitan lan disassembly
Kanggo mbusak jendhela brushroll, tahan kancing jendhela brushroll lan tarik munggah kanggo mbusak jendhela brushroll. Kanggo
ngumpulake jendhela brushroll, selarasake klip ing rong sisih jendhela brushroll kanthi slot ing rong sisih
sirah lantai. Pencet jendhela brushroll mudhun nganti swara "klik" keprungu. (Gambar 6)

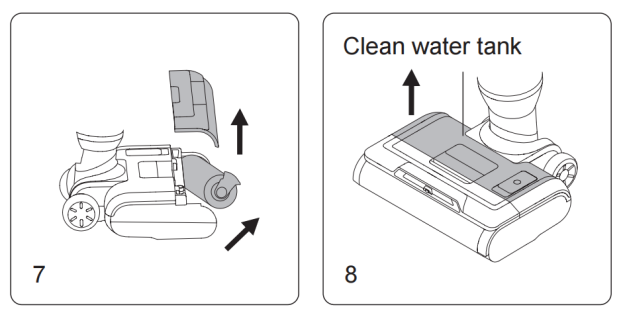

Kanggo mbongkar brushroll, tarik tutup brushroll
metu kanggo njupuk brushroll. Kanggo ngumpulake sikat,
terus tutup brushroll, geser brushroll liwat silinder nganti
brushroll tekan mburi. (Gambar 7)
Ngrakit tank banyu resik lan disassembly
Kanggo nyopot tangki banyu sing resik, tahan tangki banyu sing resik
nangani lan narik metu tank banyu resik. Kanggo ngumpulake tank banyu resik, sijine tank banyu resik bali menyang muncung, selaras karo jendhela brushroll. (Gambar 8)
Bab 2 Panganggone Produk
Cathetan: Sadurunge digunakake, priksa manawa mesin kasebut nduweni daya, yen ora ana daya, mangga ngisi daya mesin kanthi lengkap sadurunge digunakake.

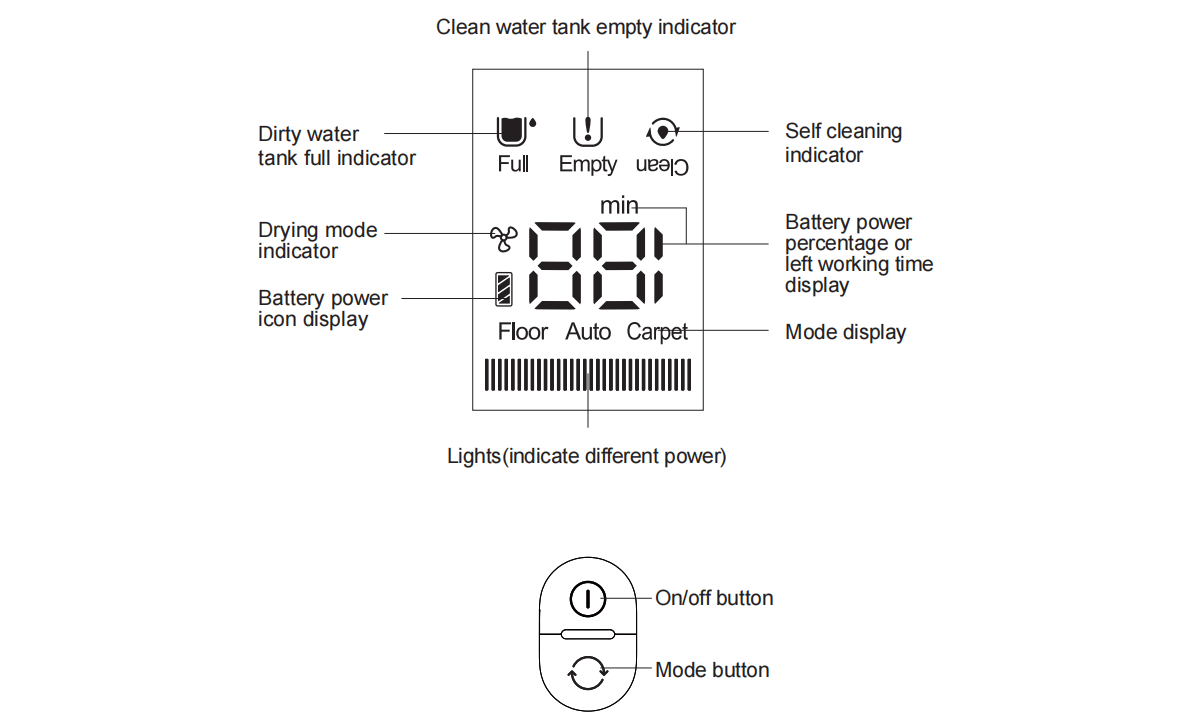

layar LED lan instruksi
Operasi saka mesin
1. Ing negara miring mujur, penet tombol on / off, gawan ing mode Otomatis, pencet tombol mode kanggo ngalih ing antarane mode lantai, mode karpet lan mode Auto, diiringi swara Inggris ngelingaken. Pencet tombol on / off maneh, swara ngelingake "Mesin mateni", motor utama bakal mlaku sajrone 2 detik, mesin mandheg.
Nalika tingkat baterei luwih murah tinimbang 20%, mesin ngalih menyang mode lantai kanthi otomatis. (Gambar 9)
2. Ing mode Otomatis, daya mesin ganti kanthi otomatis adhedhasar jumlah banyu utawa bledug sing dideteksi. Lan werna lampu LED diganti.
Banyu utawa bledug sing luwih reged dideteksi, luwih akeh lampu abang. Lan banyu utawa bledug sing kurang reged dideteksi, luwih akeh lampu biru.
Cathetan:
1. Nalika ngresiki karpet, mangga resiki lantai dhisik (Waca "Reresik Lantai") lan ganti nganggo sikat karpet (Waca "Jendhela Brushroll lan perakitan lan disassembly sikat").
2. Nalika ngresiki lantai, priksa manawa tutup loncat karo kaca sikat digeser munggah. (Fig 10)
3. Nalika ngresiki karpet, priksa manawa tutup loncat karo muter awak sikat digeser mudhun. (Fig 10)
4. Nalika nggunakake machie, brushroll muter biasane.
Mesin bakal mandheg mlaku yen diselehake mujur, layar tampilan bakal tetep nggunakake negara asli, penet ing
tombol on / off ing 30 detik kanggo mateni layar, yen ora ana operasi, Motor utama bakal mandheg lan mateni sawise mlaku 2 detik, layar tampilan mateni.
5. Sawise mesin rampung nggunakake, sijine iku vertikal ing basis daya kanggo mesthekake daya cekap kanggo panggunaan sabanjuré.
Fungsi semprotan banyu
Nalika mesin lagi digunakake, pencet tombol semprotan banyu, tutuk semprotan sprays banyu wangun penggemar terus-terusan; ngeculake tombol semprotan banyu kanggo mungkasi nyemprotake banyu. Pencet tombol semprotan banyu kaping pindho terus-terusan sajrone sedetik, cangkeme semprotan nyemprotake banyu berbentuk kipas sajrone 3 detik.(Gbr 11)
Cathetan:
1.Tombol semprotan ora bisa digunakake bebarengan karo tombol on / off utawa tombol mode.
2. Mangga gunakake solusi reresik JIMMY sing diwenehake kanggo ngresiki produk. Aja sijine solusi umpluk dhuwur
menyang tank reresik, yen ora kakehan umpluk bakal kui nalika nggunakake, kang bisa nembus menyang mesin lan nimbulaké bebaya.
Ngisi daya mesin
Sambungake pangisian daya menyang sumber daya lan basis pangisi daya, sijine produk menyang basis pangisi daya kanggo miwiti ngisi daya. Layar tampilan bakal mati nalika kebak.
Cathetan:
1.Yen prodhuk wis suwe ora aktif, sawise tuku, gunakake adaptor sing diwenehake karo produk kanggo ngisi baterei ing saben 3 wulan.
2. Aja ninggalake pangisi daya ing soket daya kabeh wektu kanggo nyegah anak saka ndemek kanthi salah.
3. Tansah plug pangisi daya lan tangan garing sadurunge nglebokake pangisi daya menyang stand pangisi daya.
4. Sadurunge nggunakake pisanan, mangga ngisi baterei kanthi lengkap, lan sadurunge ngisi daya kapindho, mangga kosongake baterei kanggo njamin umur baterei.
Brushroll self-cleaning lan fungsi pangatusan
Sadurunge ngresiki dhewe, mangga kosongake tangki banyu sing reged dhisik, banjur isi tangki banyu sing resik nganggo banyu lan pasang mesin ing pangkalan pangisi daya. Ing mode pangisian daya, pencet tombol mode suwene 3 detik kanggo mlebu mode reresik dhewe, diiringi pangeling swara. Nalika layar nuduhake "
"simbol, bakal kanthi otomatis mlebu mode pangatusan lan miwiti ngisi daya.

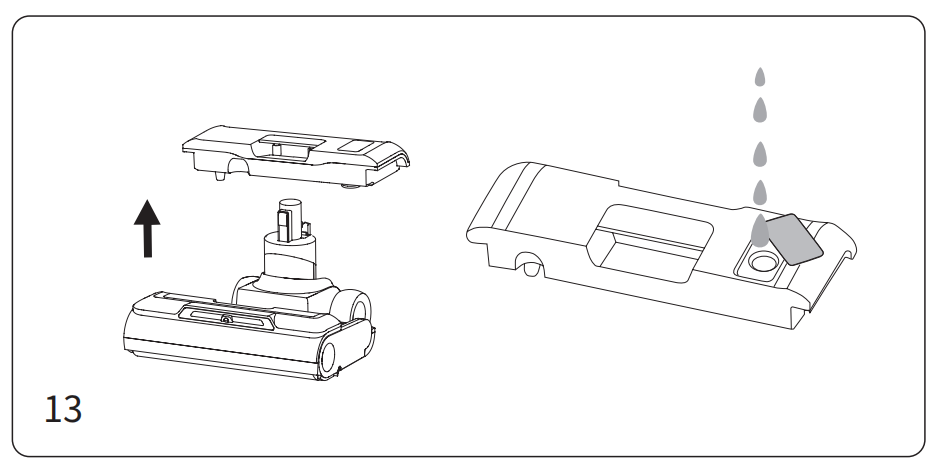

Isi tangki banyu sing resik
Isi tangki banyu sing resik: Sawise nyopot tangki banyu sing resik, bukak plug ngisi banyu, nguripake menyang sisih kanggo mbukak bolongan inlet banyu, tuangake banyu resik lan solusi reresik, banjur pasang maneh menyang posisi asli lan pasang maneh tank banyu resik kanggo floorhead. (Gambar 13)
Fungsi swara
Swara mesin anyar diuripake kanthi gawan, pencet tombol bisu kanggo mateni fungsi swara;
pencet tombol bisu maneh kanggo nguripake fungsi swara. (Gambar 14)
Indikator Brushroll macet
Nalika resik lagi digunakake, yen brushroll macet, kabeh mesin bakal mandheg lan menehi pangeling swara "Mangga ngresiki brushroll". Tampilan "lantai" lan "karpet" kelip-kelip bebarengan sajrone 10 detik banjur layar dipateni. Nalika resik ing mode reresik, yen brushroll macet, kabeh mesin bakal mandheg lan menehi pangeling swara "Mangga ngresiki brushroll". Tampilan "lantai" kelip-kelip nganti mesin dibusak saka basis pangisi daya utawa mbusak brushroll. Ngresiki materi manca ditempelake ing brushroll utawa rambute nduwurke tumpukan ing brushroll(Waca "Reresik lan Maintenance saka Floorhead Majelis ").
Cathetan:
1. Nalika ngresiki floorhead, Minangka ana uga sawetara banyu ing tank banyu reged, please mbusak tank banyu reged pisanan.
2. Mangga ora sijine mesin regane mudhun kanggo nyegah banyu saka mengaruhi nggunakake mesin lan floorhead.
3. Yen banyu mlebu ing mesin, aja miwiti maneh supaya ora ana bebaya. Mangga goyangake banyu saka mesin lan garing sadurunge digunakake.
Indikator jalur udara sing diblokir
Nalika resik mujur ana ing mode kerja utawa resik dhewe, yen jalur udara diblokir, mesin bakal mandheg lan menehi pangeling swara "Mangga ngresiki jalur udara lan saringan". Tampilan "lantai" lan "karpet" kelip-kelip bebarengan sajrone 10 detik banjur layar mati. Nalika resik mujur reresik dhewe, yen path online diblokir, mesin bakal mandheg lan menehi pangeling swara "Mangga ngresiki dalan online lan Filter". Tampilan "lantai" lan "karpet" kelip-kelip bebarengan nganti kabeh mesin dibusak saka pangisi daya utawa jalur udara wis di resiki.
Indikator daya batere
Nalika resik mujur bisa digunakake, yen swara ngelingake "Baterei sithik. Mangga ngisi daya baterei", Mangga gunakake sawise ngisi daya. Nalika resik mujur bisa digunakake, yen swara ngelingake "Baterei kurang. Mesin bakal cepet dipateni. Mangga ngisi daya baterei ", daya bakal entek, lan bakal mati kanthi otomatis. Perlu ngisi daya kanggo nggunakake.
Bab 3 Reresik lan Pangopènan
Cathetan:
1. Filter HEPA, sikat sikat lan solusi reresik kasedhiya ing distributor.
2. Apike kanggo ngresiki tank banyu reged ing wektu sawise nggunakake; Nalika jumlah bledug kakehan nyebabake HEPA diblokir, perlu kanggo ngresiki HEPA, yen perlu, HEPA bisa diganti; Sawise digunakake suwene, brushroll bisa entangle karo rambute lan
subyek dawa liyane, kang kudu di resiki ing wektu.

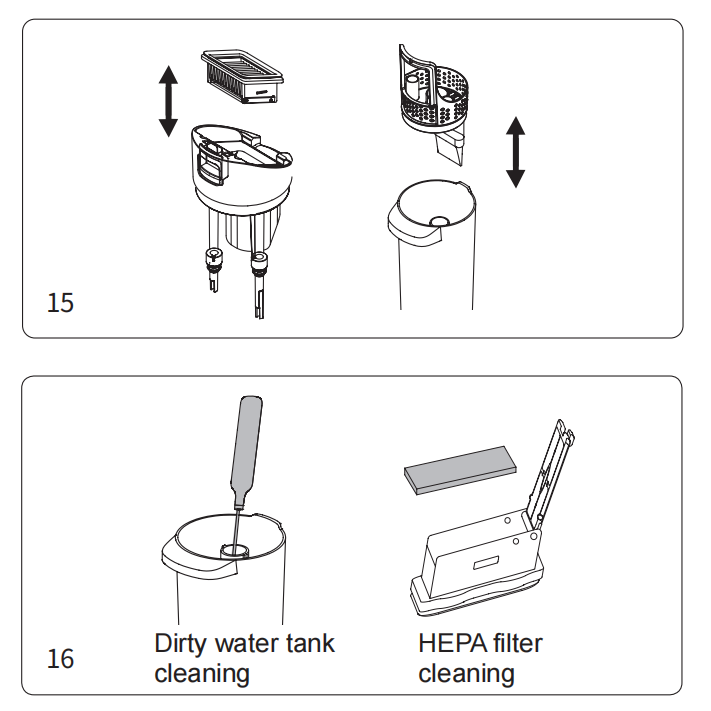

Reresik tank banyu reged
1.Nalika tank banyu reged kebak, tank banyu reged Indikator lengkap ing layar LED bakal blink.The mesin bakal mandheg bisa langsung lan wis swara ngelingaken "Tank banyu reged lengkap, please tank kosong".
2. Sawise mateni vakum luwih resik, mbusak tank banyu reged, angkat tutup ndhuwur tank banyu, lan mbusak pigura Filter umpluk saka iku, mbukak tutup loncat karo muter awak saka pigura Filter umpluk, njupuk metu Filter umpluk. Tuangake banyu sing reged lan rereget ing tangki banyu, banjur cuci tangki banyu sing reged,
tutup tank banyu, pigura Filter umpluk lan Filter umpluk. (Gambar 15)
3. Yen ana prakara manca ing pipa tank banyu sing reged, bisa di resiki nganggo sikat pembersih.
4. Garing bagean ndhuwur sawise wisuh. Banjur reassemble kabeh bagean bali menyang tank banyu reged.
Cathetan:
1. Nalika mesin ora digunakake, tutup ndhuwur tank banyu reged kudu dijupuk metu kanggo airing supaya ambu ora enak.
2. Sawise mesin wis rampung digunakake, dianjurake kanggo ngresiki tank banyu reged langsung supaya ambu ora enak. (Gambar 16)
3. Sawise ngresiki tutup ndhuwur tank banyu reged, sheet kontak logam ing tutup ndhuwur tank banyu reged kudu dibusak garing sadurunge digunakake

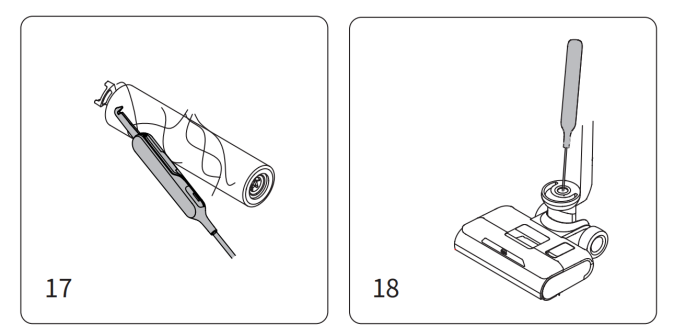

Reresik lantai
Njupuk metu jendhela brushroll lan narik metu brushroll. Gunakake kain garing kanggo ngilangke omah brushroll lan copot rambute kusut ing brushroll dening agul-agul. Wisuh jendhela brushroll lan brushroll ing banyu resik. Sawise reresik, klumpukne brushroll lan jendhela brushroll bali menyang mesin (Brushroll uga bisa dilebokake ing wadhah aksesoris kanggo pangatusan).(Fig 17)
Cathetan:
1. Aja wisuh kabeh floorhead ing banyu utawa ing banyu tunyuk. Aja wisuh lantai ing banyu utawa ing banyu tunyuk sawise narik metu brushroll. Aja nggunakake banyu tunyuk kanggo ngumbah dalan udara ing lantai sawise njupuk tangki banyu resik. Supaya ora ngrusak komponen lan mengaruhi panggunaan.
2. Yen resik ora bakal digunakake sakcepete sawise reresik, rampung garing tank banyu reged, tutup tank banyu reged, Filter, pigura Filter, brushroll, jendhela brushroll, mesin lan banjur ngumpulake mesin kanggo panyimpenan, supaya nyegah bakteri saka breeding ing lingkungan lembab lan prodhuksi ambu ora enak.
Reresik sensor bledug
Nalika swara ngelingake "Mangga ngresiki dalan lan saringan udara", copot tangki banyu sing reged. Priksa manawa ana partikel gedhe sing ngalangi pipa ing lantai luwih dhisik. Kapindho, priksa manawa sensor bledug sing ana ing njero jalur udara ditutupi rereget. Banjur ngusap tembok njero pipa nganggo pel utawa sikat pembersih sing kasedhiya. (Gambar 18)
Pangopènan lan Panyimpenan
- 1. Mangga mateni mesin sadurunge reresik.
- 2. Ngilangke awak mesin nganggo banyu resik utawa deterjen netral. Sadurunge ngusap, pesthekake kanggo nyisihake kain pembersih kanggo nyegah banyu mili menyang bagean listrik mesin.
- 3. Disaranake kanggo ngresiki tank banyu reged, Filter, brushroll lan brushroll jendhela sawise saben nggunakake. Mesin bakal mandheg digunakake yen banyu reged tekan garis MAX. Mangga saluran tank banyu reged langsung.
Sawise akumulasi wektu panggunaan panyaring tekan 30-50 jam (macem-macem adhedhasar status panyaring), ganti filter supaya ora mengaruhi kinerja mesin. Filter bisa dituku saka distributor lokal. - 4. Nalika mesin wis suwe ora aktif, selehake ing panggonan sing kelangan lan garing, supaya ora langsung suryo srengenge utawa lingkungan udan.
- 5. Nalika Pack lan nyimpen mesin, Mangga dadi manawa kanggo ngresiki mesin lan garing kabeh bagean kanggo nyegah karusakan ing mesin.
Warning
- Piranti kasebut mung kanggo panggunaan omah.
- Sadurunge nggunakake produk, priksa manawa voltase lokal cocog karo voltase sing ditandhani ing adaptor daya.
- Priksa produk sadurunge digunakake, mungkasi nggunakake yen produk utawa adaptor rusak.
- Gunakake mung kaya sing dijelasake ing pandhuan iki.
- Piranti iki ora bisa digunakake dening bocah lan wong sing kurang kemampuan fisik, sensori utawa mental utawa kurang pengalaman lan kawruh kajaba wis diwenehi pengawasan utawa instruksi babagan panggunaan piranti kasebut kanthi cara sing aman lan ngerti bebaya sing ana.
- Aja nggunakake produk iki minangka dolanan. Tansah produk iki adoh saka tekan anak. Jaga bocah lan priksa manawa dheweke ora nganggep produk iki minangka dolanan.
- Aja ndemek plug nganggo tangan sing teles.
- Gunakake perawatan ekstra nalika ngresiki ing undhak-undhakan supaya ora tiba.
- Aja nggunakake utawa mbongkar utawa ngganti komponen yen ana karusakan ing kabel daya, plug, baterei utawa bagean konduktif. Mbongkar utawa ngganti komponen dhewe bisa nyebabake kejut listrik utawa geni. JIMMY ora bakal tanggung jawab. Sawise rusak, produk kasebut kudu didandani utawa diganti dening JIMMY, distributor JIMMY utawa wong sing nduweni kualifikasi sing ditunjuk dening JIMMY supaya ora cilaka.
- Isi daya mung nganggo adaptor sing ditemtokake dening JIMMY.
- Mung nggunakake paket baterei sing ditemtokake dening JIMMY. Panggunaan paket baterei liyane bisa nyebabake bledosan, ciloko lan utawa karusakan produk.
- Yen produk ora operate miturut pandhuane, kena pengaruh serius, tiba saka dhuwur, rusak, utawa tiba ing banyu, aja nganggo lan hubungi distributor JIMMY utawa JIMMY.
- Mung gunakake bagean panggantos utawa lampiran sing ditemtokake JIMMY.
- Aja narik utawa mencet kabel. Tetep kabel adoh saka lumahing digawe panas. Aja nyelehake kabel ing lawang sing ditutup utawa narik liwat pojok utawa sudhut sing cetha. Tetep kabel adoh saka area mlaku. Aja operate produk liwat kabel.
- Copot prodhuk nalika ora digunakake utawa sadurunge ndandani.
- Aja nyeret kabel utawa nggawa kabel kanggo mindhah produk, utawa gunakake kabel minangka gagang.
- Produk kasebut minangka piranti listrik sing bisa diisi ulang. Aja ninggalake mesin kanggo mbukak tanpa pengawasan
- Copot paket baterei nalika produk wis di resiki, didandani utawa nganggur dawa.
- Aja nyedhaki piranti dadi panas utawa mbukak ing srengenge suwene suwe, supaya ora dadi panas sing nyebabake deformasi omah.
- Simpen obyek sing bisa ngalangi dalan udara saka inlet lan outlet udara kanggo nyegah mesin dadi panas banget.
- Produk utama lan headhead duwe komponen listrik, ora bisa dicuci ing banyu.
- Aja ngresiki utawa mbongkar tutup brushroll utawa brushroll nalika mesin urip utawa ora bisa digunakake kanggo nyegah ciloko.
- Aja nggunakake produk kanggo njupuk obyek murub kayata areng kobong utawa rokok etc.
- Aja nggunakake produk kanggo njupuk obyek sing cetha kaya kaca pecah.
- Aja nggunakake prodhuk kanggo njupuk jeruk, semen, toner, bubuk gipsum, glepung lan zat ultra-fine liyane.
- Aja nggunakake produk kanggo njupuk cairan pembersih asam, bubuk cuci lan cairan korosif liyane.
- Aja nggunakake prodhuk kanggo njupuk obyek inflammable lan mbledhos kayata bensin, alkohol, parfum, cat, etc.
- Aja mbongkar mesin sing ditutup, lan aja nyoba ngganti kinerja mesin kasebut.
Mung njaluk bantuan saka personel profesional saka pabrikan, departemen pangopènan utawa departemen padha, yen ora bakal nimbulaké bebaya. - Pateni daya lan copot pangisi daya yen produk wis suwe ora aktif.
- Spesifikasi teknis produk saka manual iki adhedhasar asil tes laboratorium JIMMY utawa pihak katelu sing ditunjuk. Perusahaan nduweni kabeh hak kanggo panjelasan pungkasan.
Babagan panggunaan produk
- Prodhuk iki cocok kanggo lantai hard ing lingkungan njero ruangan, kalebu lantai waxed, lantai karet, jubin lantai lan nutup lantai kayu, lantai kayu ngalangi lan lumahing warata liyane, nggunakake prodhuk ing unflat lemah bisa uga ora entuk efek paling apik.
- Aja nguripake mesin sadurunge tank banyu reged lan tank banyu resik nglumpuk ing panggonan miturut instruksi.
- Aja goyangake prodhuk munggah lan mudhun utawa tabrakan ganas kanggo nyegah banyu reged mili menyang motor; nalika produk diuripake, aja ngangkat utawa nggawa mesin munggah lan mudhun, lan aja ngiringake prodhuk ing sisih siji utawa lay iku warata ing lantai kanggo nyegah banyu reged mili menyang motor.
- Aja mbukak prodhuk kanggo dangu karo float ngalangi inlet udhara supaya karusakan.
- Sawise nggunakake prodhuk, ngresiki tank banyu reged, nozzle nyedhot, dalan online lan nyimpen ing panggonan ventilated lan garing. Panggonan teles bakal mengaruhi jampel lan urip peralatan listrik.
Babagan Solusi Reresik
- Solusi pembersih sing akeh sing mlebu ing motor bisa nyebabake karusakan ing piranti kasebut.
- Nyampur solusi karo banyu resik miturut instruksi (rasio solusi kanggo banyu resik yaiku 1:50). Disaranake nggunakake solusi reresik sing kasedhiya. Aja nggunakake solusi reresik ngandhut asam, alkali, solusi alkohol utawa bahan kimia mbebayani kanggo lingkungan.
- Tansah solusi reresik saka tekan bocah. Yen ana solusi sing mlebu ing mripat, langsung siram nganggo banyu sing resik. Yen ana solusi sing ditelan kanthi ora sengaja, goleki perawatan medis langsung.
- Banyu kotor lan pembuangan solusi kudu tundhuk karo peraturan lingkungan lokal.
Babagan pembuangan baterei
- Baterei ing produk kasebut ngemot bahan sing mbebayani kanggo lingkungan. Copot paket baterei saka produk sadurunge dibuwang.
- Pateni produk lan copot adaptor sadurunge njupuk baterei.
- Nangani paket baterei sampah kanthi aman lan bener. Aja dilebokake ing geni, banyu utawa lemah.
- Yen kebocoran baterei sing dibuwang nyebabake polusi ing kulit utawa sandhangan, Cuci nganggo banyu resik lan langsung ndeleng perawatan medis
