Bab 1 Pemasangan lan pembongkaran produk
Cathetan: Pateni listrik sadurunge ngrakit lan mbongkar produk.
Perakitan lan pembongkaran awak utama:

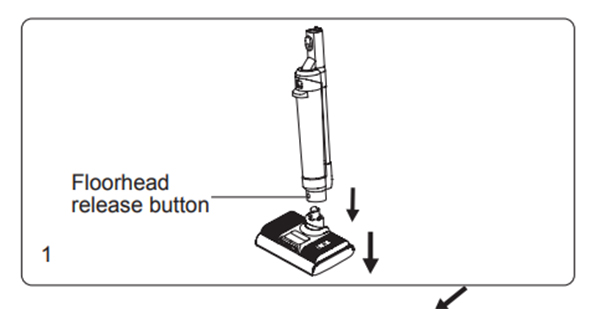

Nalika nginstal mainbody, lebokake mburi mainbody menyang konektor floorhead vertikal nganti swara "klik" krungu. Priksa manawa bodi utama kenceng lan ora ngeculake. Kanggo nyopot awak utama, cukup pencet tombol pelepas headhead lan angkat awak utama munggah. (Gambar 1)

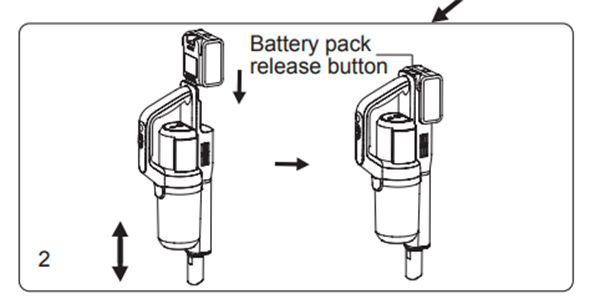

Déwan lan disassembly paket baterei
1. Tahan baterei lan geser mudhun bebarengan slot anjog, penet mudhun nganti swara "klik" krungu.
2. Pencet tombol release baterei, tarik baterei Pack munggah kanggo njupuk metu. (Gambar 2)
Catetan:
Ora perlu mbusak baterei kajaba kudu diganti.
Déwan vakum sing ditangani lan disassembly:

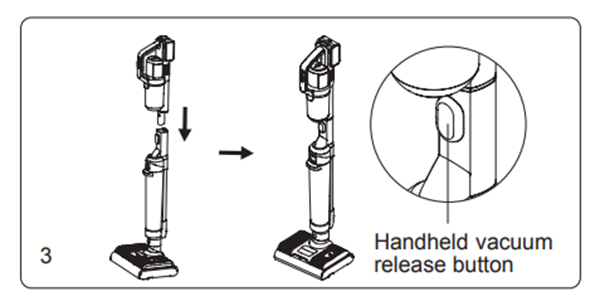

Lebokake mburi vakum genggam sing dipasang karo baterei menyang konektor utama kanthi vertikal nganti swara "klik" keprungu. Priksa manawa vakum genggam iku kenceng lan ora ngeculake. Ing status iki, produk digunakake minangka vakum tanpa kabel lan mesin cuci.
Kanggo nyopot pembersih vakum genggam kanthi kapisah, pencet tombol pelepas vakum genggam lan angkat vertikal. (Gambar 3)
Déwan tank banyu reged lan disassembly
Kanggo ngumpulake tangki banyu reged, goleki ngisor tank banyu reged menyang slot tray utama banjur push tank banyu reged menyang mainbody nganti swara "klik" krungu. Kanggo njupuk tank banyu reged, tahan mainbody nganggo tangan siji lan nangani tank banyu reged karo tangan liyane, pencet tombol release tank banyu reged karo jempol lan narik tank banyu reged metu. (Gambar 4)

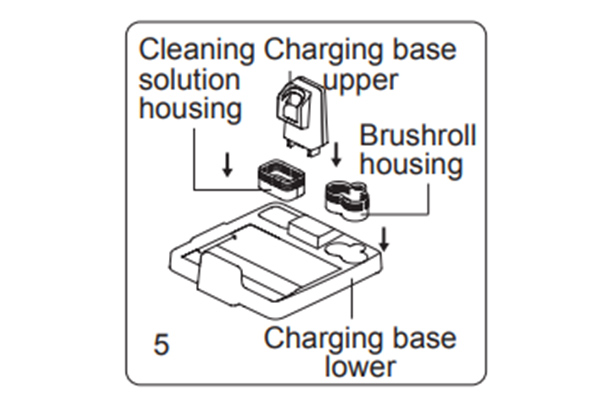

Pengisian basis perakitan
Pencet dhasar pangisi daya ndhuwur menyang dhasar pangisi daya ngisor kaya sing ditampilake ing gambar. Sawise swara "klik" keprungu lan klip dumunung ing bolongan sing cocog, perakitan rampung. (Gambar 5)

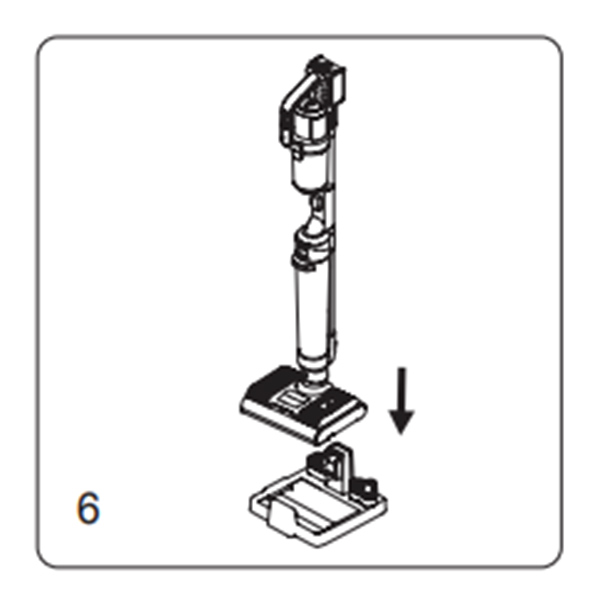

Ngisi daya lan panggonan mesin
Selehake floorhead ing posisi mujur, angkat mesin, kempal slot pangisian daya ing mburi mesin karo soket pangisi daya ing basis pangisi daya, lan alon-alon nyelehake mudhun mesin menyang basa daya; Kanggo njupuk mesin, tahan gagang vakum genggam lan langsung narik mesin metu saka pangkalan pangisi daya. (Gambar 6)

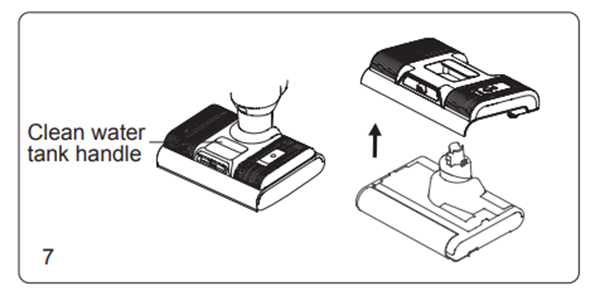

Ngrakit tank banyu resik lan disassembly
Kanggo nyopot tangki banyu sing resik, tahan gagang tangki banyu resik lan tarik munggah kanggo nyopot tangki banyu sing resik. Kanggo nginstal tangki banyu sing resik, pasang ing lantai lan pencet mudhun nganti swara "klik" keprungu. (Gambar 7)

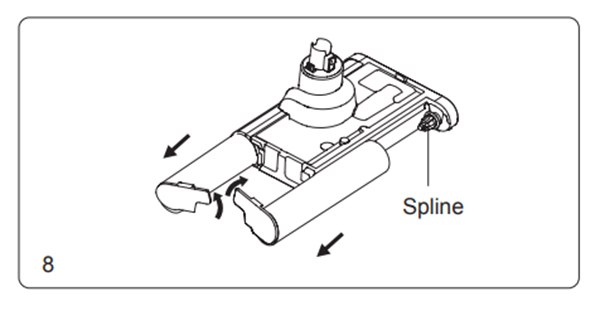

Déwan Brushroll lan disassembly
Kanggo nyopot brushroll, copot tank banyu resik dhisik, banjur pencet floorhead karo tangan siji, muter tutup brushroll mburi munggah karo tangan liyane, lan copot brushroll metu; Nalika nginstal brushroll, selarasake siji mburi brushroll karo spline, muter menyang sisih ngisor, banjur muter tutup brushroll ing mburi liyane saka brushroll kanggo ngunci brushroll. (Gambar 8),
Bab 2 Panganggone Produk
Cathetan: Mangga ngisi mesin kanthi lengkap sadurunge digunakake, yen ora ana daya, ngisi daya ing wektu lan gunakake sawise diisi daya.

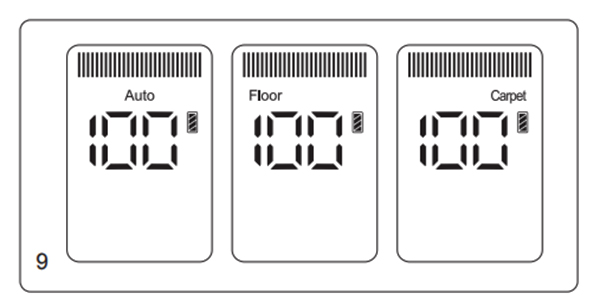

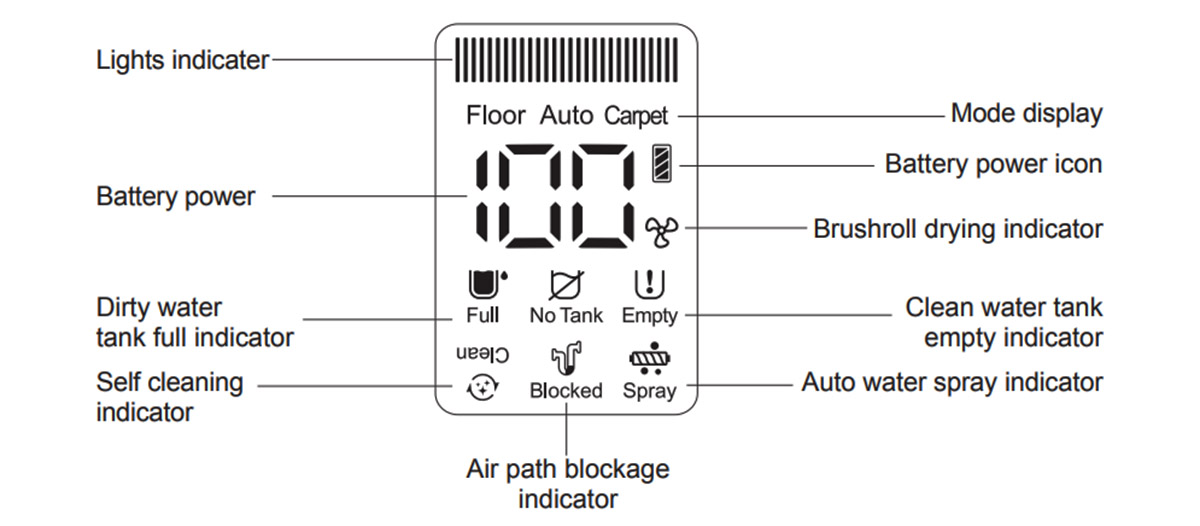

layar LED lan instruksi
Gunakake vakum tongkat lan mesin cuci
Ing negara miring mujur, penet tombol on/off lan produk wiwit bisa. Mode standar ana ing mode Otomatis, pencet tombol mode kanggo ngalih ing antarane mode lantai, mode karpet lan mode Otomatis, diiringi pangeling swara. Pencet tombol on / off maneh, swara ngelingake "Mesin mateni", motor utama bakal mlaku sajrone 2 detik, mesin mandheg. (Gambar 9)
Ing mode Otomatis, daya mesin ganti kanthi otomatis adhedhasar jumlah banyu utawa bledug sing dideteksi. Lan werna cahya LED diganti miturut. Banyu utawa bledug sing luwih reged dideteksi, luwih akeh lampu abang. Lan banyu utawa bledug sing kurang reged dideteksi, luwih akeh lampu biru.
cathetan
1. Nalika ngresiki karpet, mangga ngresiki lantai dhisik (waca "Reresik lan Pangopènan, Reresik Lantai" kanggo rincian) lan karpet sing resik jero dianjurake kanggo ngganti sikat karpet. (Sikat karpet bisa dipilih miturut kabutuhan dhewe lan didol ing distributor JIMMY)
2. Nalika tingkat baterei luwih murah tinimbang 20%, iku ora bisa ngalih menyang mode Carpet.
Nalika panyedhot vakum tegak bisa digunakake, pencet tombol semprotan banyu, fungsi semprotan banyu otomatis mbukak kanthi standar. Layar LED bakal nuduhake indikator semprotan otomatis lan banyu resik bakal disemprotake kanthi otomatis. Kanggo mateni fungsi semprotan banyu otomatis, terus pencet tombol reresik dhewe luwih saka 3 detik nalika produk urip. Kanggo nguripake maneh fungsi semprotan banyu otomatis, terus mencet tombol reresik dhewe luwih saka 3 detik nalika produk urip. (Gambar 10)
Yen lantai banget reged, sampeyan bisa milih kanggo nyemprotake banyu liyane menyang lantai kanthi nggunakake fungsi semprotan banyu manual kanggo nambah efek ngumbah lantai. Kanthi mesin diuripake, pencet tombol semprotan banyu manual, semprotan cangkeme semprotan banyu sing bentuke penggemar; ngeculake tombol semprotan banyu kanggo mungkasi nyemprotake banyu. Fungsi semprotan banyu manual bisa diaktifake ora preduli apa fungsi semprotan banyu otomatis diuripake utawa dipateni. (Gambar 11)
Catetan:
1. Tombol semprotan banyu manual ora bisa digunakake karo tombol on / off utawa tombol mode ing wektu sing padha.
2. Disaranake nggunakake mode karpet nalika ana polusi abot utawa noda banyu.
3. Nalika ngresiki karpet, mateni fungsi semprotan banyu otomatis.
4. Mangga nggunakake solusi reresik kurang-umpluk karo produk iki kanggo reresik, aja sijine solusi reresik foaming gampang menyang tank banyu resik kanggo nggunakake, digunakake liyane umpluk bakal kui sak nggunakake, kang bisa nembus menyang mesin lan nimbulaké bebaya .
Product lay flat kanggo fungsi vakum
Nalika produk dilebokake rata kanggo ngresiki ing ngisor perabot, daya kerja bakal mudhun kanthi otomatis. Iki normal. Nalika produk dilebokake, aja goyangake produk kanthi keras kanggo nyegah banyu mlebu cangkir bledug.
Panggunaan vacuum cleaner genggam
1. Copot penyedot debu genggam lan sambungake aksesoris sing dibutuhake. Pencet tombol on/off. Layar tampilan bakal padhang. Mode standar yaiku mode lantai. Pencet tombol mode kanggo ngalih ing antarane mode lantai lan mode karpet. Pencet tombol on/off maneh kanggo mateni vakum lan layar tampilan bakal mateni.
2. Handheld vacuum cleaner bisa disambungake menyang macem-macem aksesoris kaya upholstery alat, crevice alat kanggo ngresiki panggonan beda. (Gambar 12)
Tujukake aksesori menyang cangkeme vakum genggam lan push munggah nganti swara "klik" keprungu. Pencet tombol ing aksesori kanggo mbusak aksesori saka vakum luwih resik.
Catetan:
1. Aksesoris liyane kaya sikat pet utawa selang babagan uga bisa dituku saka distributor lokal JIMMY yen perlu.
2. Nalika tingkat baterei luwih murah tinimbang 20%, mesin ngalih menyang mode lantai kanthi otomatis.
3. Aja nggunakake pembersih vakum genggam lan sikat karpet kanggo njupuk cairan.
Pengisian produk
Sambungake kabel daya menyang soket daya, sijine vaccum cleaner menyang basis pangisi daya kanggo miwiti ngisi daya.
Catetan:
1Isi daya baterei sadurunge digunakake pisanan. Daya baterei kosong sadurunge ngisi daya kapindho kanggo njamin urip baterei.
2. Yen prodhuk bakal nganggur dawa, mangga ngisi sapisan saben telung sasi. (Mangga mung nganggo kabel daya sing diwenehake karo unit)
3. Nalika ora ngisi daya, copot kabel daya dhasar pangisi daya saka soket daya kanggo nyegah bebaya ndemek sing ora disengaja.
4. Yen perlu ngisi baterei kanthi kapisah, pangisi daya sing bisa ditrapake bisa dituku saka distributor JIMMY.
Fungsi pangatusan panas
Ing mode ngisi daya, pencet tombol mode kanggo ngetik mode garing panas. Udhara panas bakal garing kabeh jalur udara kalebu burshroll, tuwung bledug lan tank banyu reged kanggo babagan 0.5 jam lan banjur mung brushroll garing kanggo liyane 2.5 jam. Ing pisanan 0.5 jam path online lengkap pangatusan, vakum motor bakal bisa kanggo ngirim online panas liwat path online lengkap.
Kanggo mungkasi pangatusan dalan udara lan mung tetep brushroll pangatusan kanggo mode pangatusan bisu, pencet on / off tombol, motor vakum ora bisa ing mode iki.
Kanggo nguripake lan mateni fungsi pangatusan hawa panas, pencet tombol mode.
Catetan:
Fungsi iki kanggo nyegah brushroll lembab kanggo berkembang biak bakteri utawa nyuda ambu ora enak.
Brushroll lan air path self cleaning fungsi

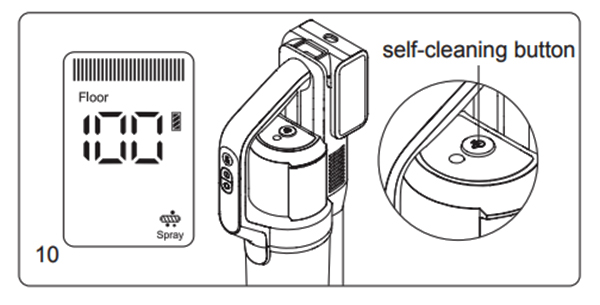

Ing mode ngisi daya, penet tombol reresik dhewe kanggo mlebu mode reresik dhewe (Gambar 13). Sawise ngresiki dhewe, produk kanthi otomatis mlebu ing mode pangatusan panas. Sajrone reresik dhewe, yen perlu ngrampungake reresik dhewe luwih dhisik, pencet tombol on/off utawa tombol mode. Lan produk bakal bali menyang mode ngisi daya lan penggemar bakal mateni sawise 3 menit. (Gambar 14)
Catetan:
1. Sadurunge miwiti reresik dhewe, please saluran tank banyu reged lan priksa manawa produk diselehake ing pangisi daya basa, kabel daya disambungake menyang soket daya lan pangisi daya basa, lan ana ing paling 50% banyu ing tank banyu resik. Sawise ngresiki dhewe, resiki tangki banyu sing reged maneh.
2. Nalika daya luwih murah tinimbang 10%, mesin ora bisa ngetik mode reresik poto utawa mode pangatusan panas. Sawise ngisi daya kanggo sawetara wektu, bisa digunakake ing mode reresik dhewe utawa mode pangatusan panas.
Indikator kosong tank banyu resik
1. Sajrone nggunakake vakum kelet lan mesin cuci, yen layar LED nuduhake "
" lan swara ngelingake "Ora ana banyu resik, tulung isi banyu", mangga isi banyu resik menyang tangki banyu resik banjur terus digunakake.
2. Sajrone reresik dhewe, yen ora ana banyu ing njero tank banyu resik, ngumbah dhewe kanthi otomatis mandheg lan swara ngelingake "Ora ana banyu resik, isi banyu". Mangga isi banyu resik menyang tank banyu resik banjur pencet tombol reresik maneh kanggo miwiti maneh reresik dhewe.
Isi tangki banyu sing resik
Isi tangki banyu sing resik: Sawise nyopot tangki banyu sing resik, bukak plug ngisi banyu, flip munggah kanggo mbukak bolongan inlet banyu, tuangake banyu resik lan solusi reresik, banjur pasang maneh menyang posisi asli lan pasang maneh tank banyu resik menyang lantai. (Fig 15) Cathetan: Nalika nambahake banyu sing resik, sampeyan bisa nambah solusi reresik JIMMY sing dilengkapi karo produk, rasio kira-kira rong botol solusi reresik kanggo siji tank banyu lengkap, suhu banyu ora bisa ngluwihi 40 ° C.
Indikator lengkap tangki banyu reged
1. Nalika vakum kelet lan mesin cuci ndeteksi yen tank banyu reged kebak, mesin bakal mandheg lan menehi pangeling swara. Mangga ngresiki tank banyu reged lengkap lan sijine maneh sadurunge digunakake.
2. Nalika dideteksi yen tangki banyu reged kebak ing mode reresik dhewe, mesin bakal mandheg lan menehi pangeling swara. Mangga ngresiki tank banyu reged lengkap lan sijine maneh lan repress tombol resik dhewe kanggo miwiti maneh reresik dhewe.
Reresik tank banyu reged
Njupuk tutup ndhuwur tank banyu reged lan pigura Filter, mbucal banyu reged, klumpukne tank banyu reged sawise wisuh, lan sijine maneh menyang mainbody. (waca Reresik lan Pangopènan tangki banyu reged" kanggo rincian)
Indikator Brushroll macet
Nalika resik ing vacuuming utawa mode reresik dhewe, yen brushroll macet, mesin bakal mandheg lan menehi pangeling swara. Mangga njupuk brushroll, ngresiki prakara manca ditempelake ing brushroll utawa rambute nduwurke tumpukan ing brushroll lan reassemble brushroll menyang floorhead kanggo nerusake digunakake.
Reresik sikat
Sawise njabut tank banyu resik, narik metu brushroll, nggunakake agul-agul ing rerumput mini kanggo Cut rambute nduwurke tumpukan ing brushroll, lan ngresiki prakara manca ditempelake ing brushroll lan floorhead, Instal brushroll lan jendhela bali. (deleng "Reresik lan Pangopènan Majelis Floorhead" kanggo rincian)
Indikator jalur udara sing diblokir
1. Nalika resik kelet ing karya utawa mode resik dhewe, yen path online diblokir, mesin bakal mandheg apa lan menehi pangeling swara. Mangga ngresiki wilayah sing bisa diblokir kaya cangkir bledug vakum genggam, jalur udara muncung, tangki banyu reged kanthi urut. Sawise ngresiki, miwiti maneh mesin supaya bisa digunakake.
2. Nalika resik vakum genggem digunakake, yen path online diblokir, resik bakal kanthi otomatis mandheg. Ing wektu iki, cangkir bledug lan HEPA kudu diresiki.
Pembersihan jalur udara
Mbongkar tank banyu reged, njupuk metu tutup ndhuwur tank banyu reged lan basket uwuh, wisuh kabeh bagean lan padha ngumpul maneh. Gunakake sikat reresik kanggo ngresiki rereget, barang asing lan rambut ing dalan udara ing lantai. Sijine tank banyu rereget bali menyang mainbody. Copot cangkir bledug, banjur copot siklon, copot cangkir bledug, copot HEPA, resiki kabeh bagean lan pasang maneh cangkir bledug. (Waca "Reresik lan Maintenance" kanggo rincian)
Fungsi pangeling swara

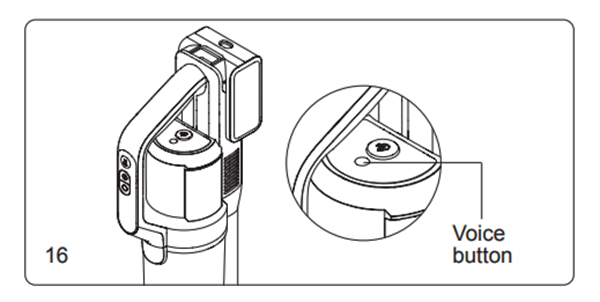

Produk kasebut kalebu pangeling swara saka 5 basa sing beda: Inggris, Jerman, Italia, Prancis lan Rusia. Swara mesin anyar diuripake lan ing Inggris minangka standar, pencet tombol swara kanggo ngalih menyang basa liyane, terus mencet tombol swara kanggo mateni fungsi swara; pencet tombol swara maneh kanggo nguripake fungsi swara. (Gambar 16)
Indikator daya baterei kurang
1. Nalika resik kelet digunakake, yen swara ngelingake "Baterei kurang. Mangga ngisi baterei", Mangga gunakake sawise ngisi daya.
2.Nalika resik kelet bisa digunakake, yen swara ngelingake "baterei Low. Mesin bakal dipateni rauh. Mangga ngisi daya baterei", daya bakal kesel, lan bakal mati kanthi otomatis. Perlu ngisi daya kanggo nggunakake.
3. Nalika nggunakake vakum luwih resik, lambang ing layar LED nampilake menit kerja kiwa. Yen daya baterei kurang saka 20%, lambang baterei ing pojok sisih ndhuwur tengen malih saka putih dadi abang.
Bab 3 Reresik lan Pangopènan
Reresik tank banyu reged

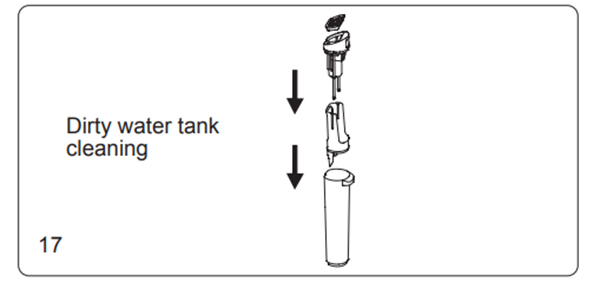

Sawise mateni vakum luwih resik, copot tank banyu reged, angkat tutup ndhuwur tank banyu, lan copot pigura Filter saka iku, mbukak tutup loncat karo muter awak saka pigura Filter, njupuk metu Filter. Tuangake banyu sing reged lan rereget ing tangki banyu, banjur cuci tangki banyu sing reged, tutup tangki banyu, pigura filter lan saringan. Yen ana prakara manca ing pipa tank banyu sing reged, bisa di resiki nganggo sikat reresik; garing bagean ndhuwur sawise wisuh. Banjur reassemble kabeh bagean bali menyang tank banyu reged. Sijine tank banyu reged bali menyang mainbody kanggo terus bisa. (Gambar 17)
Catetan:
1. Sawise nggunakake vakum luwih resik kelet, dianjurake kanggo ngresiki tank reged langsung;
2. Nalika reinstalling basket uwuh, ora melu karet alus ireng ing Filter.
Reresik lantai

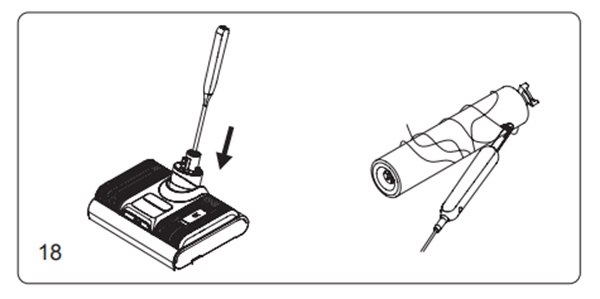

Sawise njabut tank banyu resik, brushroll, lan tank banyu reged, masang rerumput reresik liwat bolongan bunder ing ngisor posisi instalasi saka mainbody kanggo mbusak prakara manca lan timbangan ing pipo, lan rambute clogged; Gunakake agul-agul ing rerumput mini kanggo Cut mati rambute entangled ing brushroll ing; Ngilangke bagean reged saka mesin lan banjur ngumpulake maneh menyang mesin (Brushroll bisa diselehake ing omah brushroll kanggo pangatusan). Cuci resik rerumput reresik banjur sijine maneh menyang omah brushroll. (Gambar 18)
Catetan:
Aja wisuh floorhead!

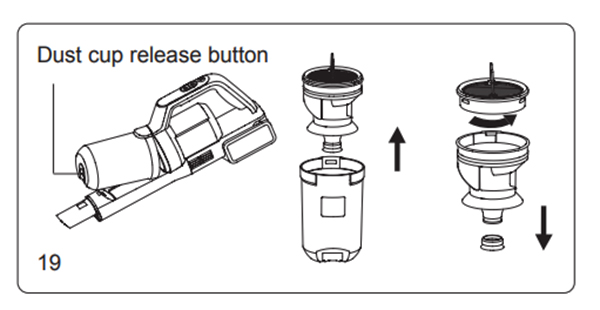

Reresik cangkir bledug
Pencet tombol pelepas cangkir bledug kanggo nyopot cangkir bledug saka pembersih vakum genggam. Angkat gagang logam ing siklon kanggo narik metu rakitan siklon lan cangkir bledug kosong. Tahan gagang logam lan muter kanggo mbusak HEPA. (Gambar 19)
Pangopènan lan Panyimpenan
1. Dianjurake kanggo ngresiki tank banyu reged, tuwung bledug, brushroll sawise saben nggunakake. Yen ana kahanan ing ngisor iki:
1) Filter HEPA bocor bledug.
2) Filter busa rusak banget.
3) Brushroll duwe rambut rontog sing serius, utawa duwe geter sing kuwat lan gangguan sing ora normal nalika digunakake.
2. Dianjurake kanggo tuku consumables lan ngganti kanggo supaya kinerja mesin.
3. nalika mesin wis dawa nganggur, sijine iku ing panggonan kang kelangan lan garing, supaya suryo srengenge langsung utawa lingkungan udan. Nalika ngemas lan nyimpen mesin, priksa manawa kanggo ngresiki mesin lan garing kabeh bagean kanggo nyegah karusakan ing mesin.
