Bab 1 Perakitan lan Pembongkaran Produk
Cathetan: Pedhot daya sadurunge mbongkar utawa ngrakit produk.

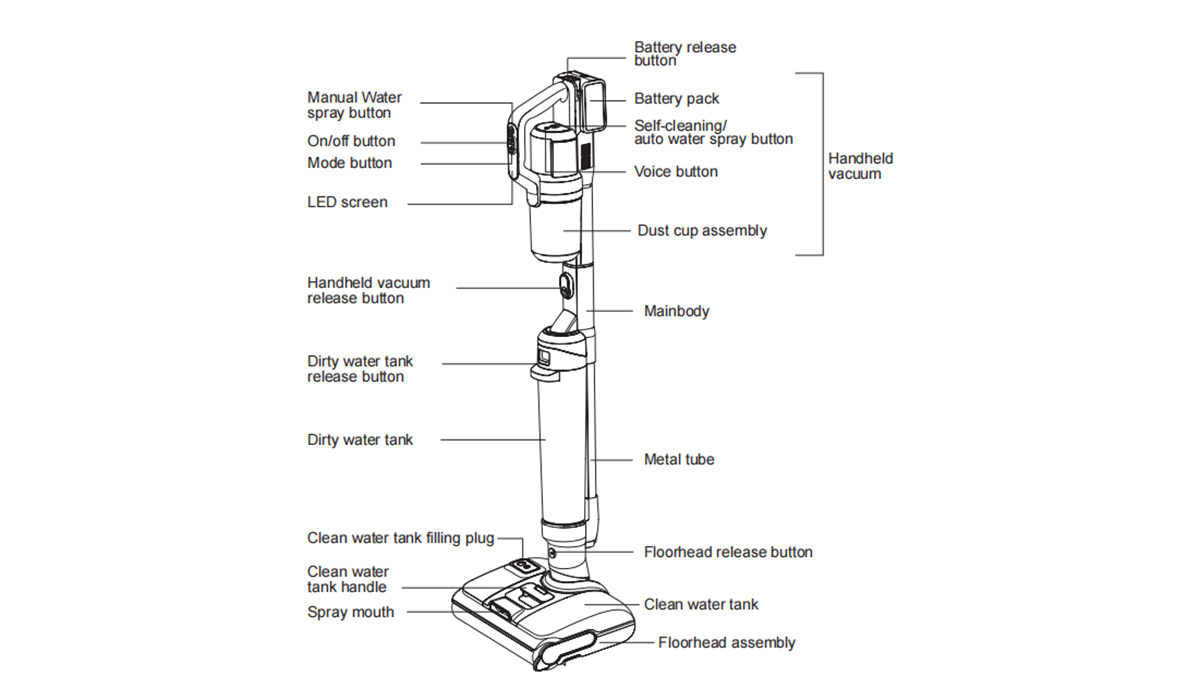

Jeneng Bagian

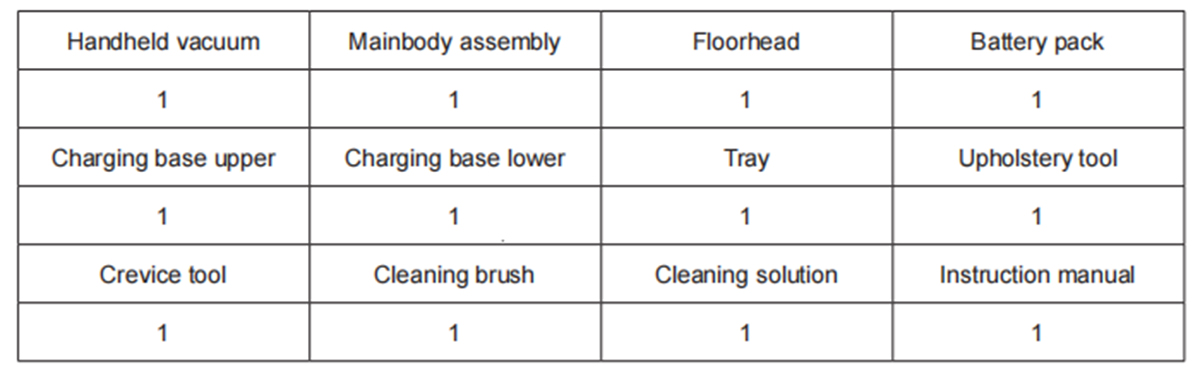

Dhaftar Packing
Déwan utama lan disassembly
Nalika nginstal mainbody, lebokake mburi mainbody menyang konektor floorhead vertikal nganti swara "klik" krungu. Priksa manawa bodi utama kenceng lan ora ngeculake. Kanggo nyopot awak utama, cukup pencet tombol pelepas headhead lan angkat awak utama munggah. (Gambar 1)

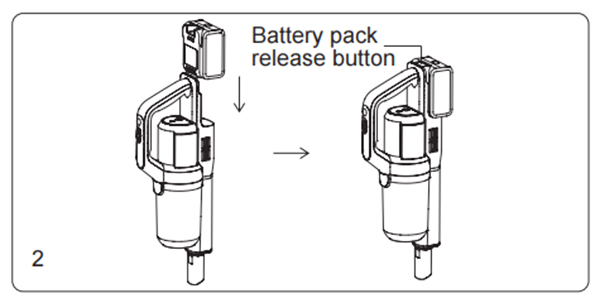

Déwan lan disassembly paket baterei
1. Tahan baterei lan geser mudhun bebarengan slot anjog, penet mudhun nganti swara "klik" krungu.
2. Pencet tombol release baterei, tarik baterei Pack munggah kanggo njupuk metu. (Gambar 2)
Catetan: Ora perlu mbusak baterei kajaba kudu diganti.

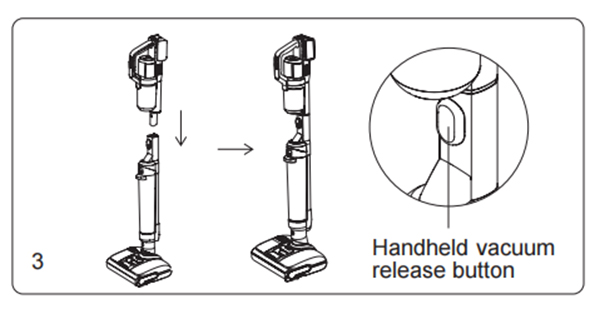

Perakitan lan pembongkaran vakum genggam
Lebokake mburi vakum genggam sing dipasang karo baterei menyang konektor utama kanthi vertikal nganti swara "klik" keprungu. Priksa manawa vakum genggam iku kenceng lan ora ngeculake.
Ing status iki, produk digunakake minangka vakum tanpa kabel lan mesin cuci. Kanggo nyopot pembersih vakum genggam kanthi kapisah, pencet tombol pelepas vakum genggam lan angkat vertikal. (Gambar 3)
Déwan tank banyu reged lan disassembly
Kanggo ngrakit tangki banyu reged, goleka sisih ngisor tangki banyu reged ing slot tray awak utama banjur dorong tangki banyu reged menyang awak utama nganti krungu swara "klik". Kanggo njupuk tangki banyu reged, cekelen awak utama nganggo tangan siji lan gagang tangki banyu reged nganggo tangan liyane, pencet tombol pelepas tangki banyu reged nganggo jempol lan tarik tangki banyu reged metu. (Gambar 4)

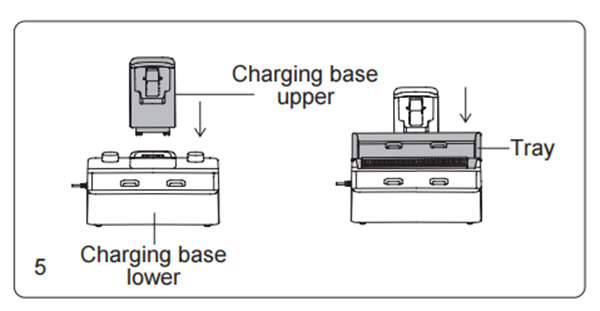

Pengisian basis perakitan
Pencet dhasar pangisi daya sisih ndhuwur menyang dhasar pangisi daya sing luwih ngisor kaya sing dituduhake ing gambar. Sawise swara "klik" keprungu lan klip diselehake ing bolongan sing cocog. Pungkasan, lebokake tray menyang dhasar pangisi daya kanggo ngrampungake instalasi dhasar pangisi daya. (Gambar 5)

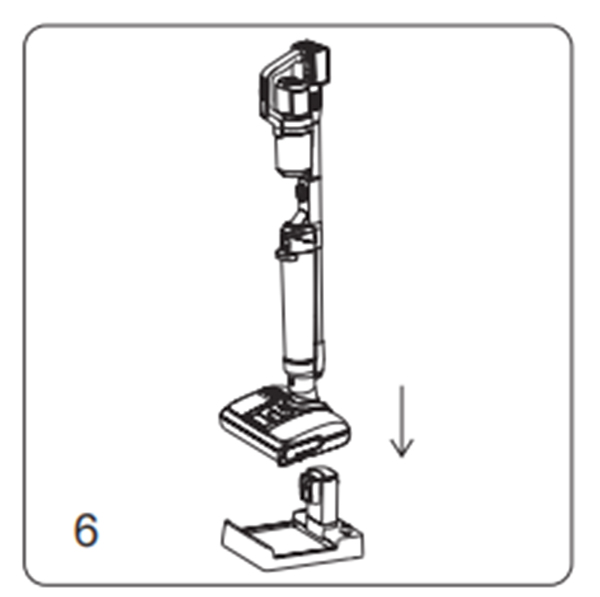

Ngisi daya lan panggonan mesin
Selehake floorhead ing posisi mujur, angkat mesin, kempal slot pangisian daya ing mburi mesin karo soket pangisi daya ing basis pangisi daya, lan alon-alon nyelehake mudhun mesin menyang basa daya; Kanggo njupuk mesin, tahan gagang vakum genggam lan langsung narik mesin metu saka pangkalan pangisi daya. (Gambar 6)
Ngrakit tank banyu resik lan disassembly
Kanggo nyopot tangki banyu sing resik, tahan gagang tangki banyu resik lan tarik munggah kanggo nyopot tangki banyu sing resik. Kanggo nginstal tangki banyu sing resik, pasang ing lantai lan pencet mudhun nganti swara "klik" keprungu. (Gambar 7)
Déwan Brushroll lan disassembly
Kanggo nyopot gulungan sikat, copot tangki banyu resik dhisik, banjur pencet sirah lantai nganggo tangan siji, puter tutup ujung gulungan sikat munggah nganggo tangan liyane, lan copot gulungan sikat metu. Kanggo masang gulungan sikat, sejajarake salah siji ujung gulungan sikat karo spline, dorong lan puter menyang ngisor spline, banjur puter tutup ujung gulungan sikat nganti krungu "klik" kanggo ngunci gulungan sikat. Pungkasan, pasang tangki banyu resik maneh ing sirah lantai. (Gambar 8)
Bab 2 Panganggone Produk
Cathetan: Sadurunge digunakake, priksa manawa mesin kasebut nduweni daya, yen ora ana daya, mangga ngisi daya mesin kanthi lengkap sadurunge digunakake.

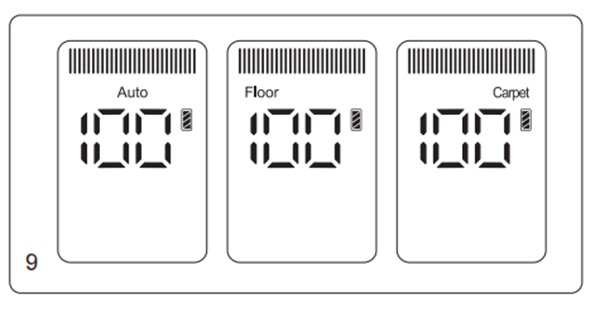

layar LED lan instruksi
Gunakake vakum tongkat lan mesin cuci
Ing negara miring mujur, penet tombol on/off lan produk wiwit bisa. Mode standar ana ing mode Otomatis, pencet tombol mode kanggo ngalih ing antarane mode lantai, mode karpet lan mode Otomatis, diiringi pangeling swara. Pencet tombol on / off maneh, swara ngelingake "Mesin mateni", motor utama bakal mlaku sajrone 2 detik, mesin mandheg. (Gambar 9)
Ing mode Otomatis, daya mesin ganti kanthi otomatis adhedhasar jumlah banyu utawa bledug sing dideteksi. Lan werna cahya LED diganti miturut. Banyu utawa bledug sing luwih reged dideteksi, luwih akeh lampu abang. Lan banyu utawa bledug sing kurang reged dideteksi, luwih akeh lampu biru.
Catetan:
1. Nalika ngresiki karpet, resiki dhisik sirah lantai (waca "Reresik lan Pangopènan, Reresik Sirah Lantai" kanggo rincian) lan kanggo ngresiki karpet kanthi jero, disaranake ngganti sikat karpet. (Sikat karpet
bisa dipilih miturut kabutuhanmu dhewe lan didol ing distributor JIMMY)
2. Nalika level batere kurang saka 20%, ora bisa dialihake menyang mode Karpet.

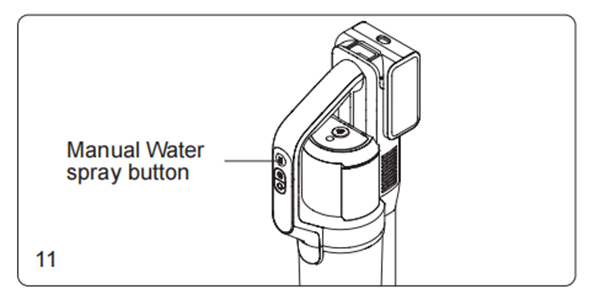

Nalika panyedhot vakum tegak bisa digunakake, pencet tombol semprotan banyu, fungsi semprotan banyu otomatis mbukak kanthi standar. Layar LED bakal nuduhake indikator semprotan otomatis lan banyu resik bakal disemprotake kanthi otomatis. Kanggo mateni fungsi semprotan banyu otomatis, terus pencet tombol reresik dhewe luwih saka 3 detik nalika produk urip. Kanggo nguripake maneh fungsi semprotan banyu otomatis, terus mencet tombol reresik dhewe luwih saka 3 detik nalika produk urip. (Gambar 10)
Yen lantai reged banget, sampeyan bisa milih nyemprotake banyu luwih akeh menyang lantai kanthi nggunakake fungsi semprotan banyu manual kanggo nambah efek ngumbah lantai. Nalika mesin diuripake, pencet tombol semprotan banyu manual, cangkem semprotan
nyemprotake banyu awujud kipas; uculake tombol semprotan banyu kanggo mandheg nyemprotake banyu. Fungsi semprotan banyu manual bisa diaktifake ora preduli fungsi semprotan banyu otomatis diaktifake utawa dipateni. (Gambar 11)
Catetan:
1. Tombol semprotan banyu manual ora bisa digunakake karo tombol on / off utawa tombol mode ing wektu sing padha.
2. Disaranake nggunakake mode karpet nalika ana polusi abot utawa noda banyu.
3. Nalika ngresiki karpet, mateni fungsi semprotan banyu otomatis.
4. Mangga nggunakake solusi reresik kurang-umpluk karo produk iki kanggo reresik, aja sijine solusi reresik foaming gampang menyang tank banyu resik kanggo nggunakake, digunakake liyane umpluk bakal kui sak nggunakake, kang bisa nembus menyang mesin lan nimbulaké bebaya .
Product lay flat kanggo fungsi vakum
Nalika produk dilebokake rata kanggo ngresiki ing ngisor perabot, daya kerja bakal mudhun kanthi otomatis. Iki normal. Nalika produk dilebokake, aja goyangake produk kanthi keras kanggo nyegah banyu mlebu cangkir bledug.
Panggunaan vacuum cleaner genggam
1. Copot penyedot debu genggam lan sambungake aksesoris sing dibutuhake. Pencet tombol on/off. Layar tampilan bakal padhang. Mode standar yaiku mode lantai. Pencet tombol mode kanggo ngalih ing antarane mode lantai lan mode karpet. Pencet tombol on/off maneh kanggo mateni vakum lan layar tampilan bakal mateni.
2. Handheld vacuum cleaner bisa disambungake menyang macem-macem aksesoris kaya upholstery alat, crevice alat kanggo ngresiki panggonan beda. (Gambar 12)
Tujukake aksesori menyang cangkeme vakum genggam lan push munggah nganti swara "klik" keprungu. Pencet tombol ing aksesori kanggo mbusak aksesori saka vakum luwih resik.
Catetan:
1. Aksesoris liyane kaya sikat pet utawa selang babagan uga bisa dituku saka distributor lokal JIMMY yen perlu.
2. Nalika tingkat baterei luwih murah tinimbang 20%, mesin ngalih menyang mode lantai kanthi otomatis.
3. Aja nggunakake pembersih vakum genggam lan sikat karpet kanggo njupuk cairan.
Pengisian produk
Sambungake kabel daya menyang soket daya, sijine vakum luwih resik menyang basis pangisi daya kanggo miwiti ngisi daya.
Catetan:
1. Isi daya baterei nganti kebak sadurunge digunakake pisanan. Kosongake daya baterei sadurunge diisi daya kapindho kanggo njamin umur baterei.
2. Yen prodhuk bakal nganggur dawa, mangga ngisi sapisan saben telung sasi. (Mangga mung nganggo kabel daya sing diwenehake karo unit)
3. Nalika ora ngisi daya, copot kabel daya dhasar pangisi daya saka soket daya kanggo nyegah bebaya ndemek sing ora disengaja.
4. Yen perlu ngisi baterei kanthi kapisah, pangisi daya sing ditrapake bisa dituku saka distributor JIMMY.

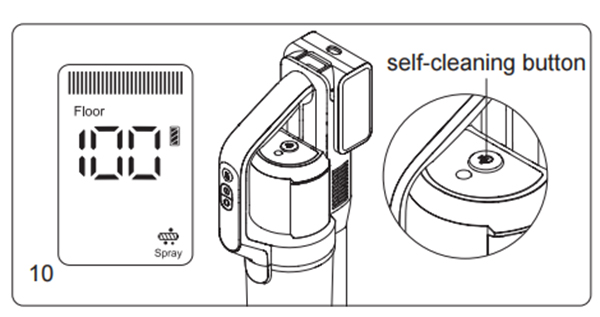

Fungsi ngresiki dhewe lan pangatusan panas
1. Mode ngresiki dhewe + pangatusan cepet (nggaringake gulungan sikat): Ing mode pangisian daya, pencet tombol ngresiki dhewe kanggo mlebu mode ngresiki dhewe lan pangatusan cepet. (Gambar 13) Sawise proses ngresiki dhewe rampung, mesin bakal kanthi otomatis mlebu mode pangatusan cepet. Yen daya ora cukup, mesin bakal kanthi otomatis mlebu mode pangatusan cepet sawise ngisi daya.
2. Reresik dhewe + pangatusan jalur lengkap (ngangetake port sedotan, gulungan sikat, jalur udara, HEPA, tangki banyu reged, lsp.): Ing mode pangisian daya, pencet terus tombol reresik dhewe kanggo mlebu mode reresik dhewe lan mode reresik jalur lengkap. Sawise proses reresik dhewe rampung, mesin bakal kanthi otomatis mlebu mode pangatusan jalur lengkap. Yen daya ora cukup, mesin bakal kanthi otomatis mlebu mode pangatusan jalur lengkap sawise ngisi daya.
Catetan:
1. Mangga lebokake tray menyang wadhah pangisi daya sadurunge miwiti mode ngresiki dhewe. Aja ngaktifake mode ngresiki dhewe tanpa tray kasebut.
2. Mesin bakal ngresiki jalur udara lan gulungan sikat lantai ing mode ngresiki dhewe.
3. Sadurunge miwiti reresik dhewe, please saluran tank banyu reged lan priksa manawa produk diselehake ing pangisi daya basa, kabel daya disambungake menyang soket daya lan pangisi daya basa, lan ana ing paling 50% banyu ing tank banyu resik. Sawise ngresiki dhewe, resiki tangki banyu sing reged maneh.
4. Nalika daya luwih murah tinimbang 15%, mesin ora bisa ngetik mode reresik poto utawa mode pangatusan panas. Sawise ngisi daya kanggo sawetara wektu, bisa digunakake ing mode reresik dhewe utawa mode pangatusan panas.
5. Kanggo mungkasi proses ngresiki dhewe, pencet tombol on/off utawa tombol mode, banjur mesin bakal kanthi otomatis bali menyang mode pangisi daya. (Gambar 14)
6. Sawisé proses ngresiki dhewe rampung, mesin bakal kanthi otomatis mlebu mode pangatusan panas.
Indikator kosong tank banyu resik
1. Sajrone nggunakake vakum kelet lan mesin cuci, yen layar LED nuduhake "
" lan swara ngelingake "Ora ana banyu resik, tulung isi banyu", mangga isi banyu resik menyang tangki banyu resik banjur terus digunakake.
2. Sajrone reresik dhewe, yen ora ana banyu ing njero tank banyu resik, ngumbah dhewe kanthi otomatis mandheg lan swara ngelingake "Ora ana banyu resik, isi banyu". Mangga isi banyu resik menyang tank banyu resik banjur pencet tombol reresik maneh kanggo miwiti maneh reresik dhewe.
Isi tangki banyu sing resik
Isi tangki banyu resik: Sawise nyopot tangki banyu resik, bukak tutup pengisian banyu, balikke munggah kanggo mbukak bolongan mlebu banyu, tuangake banyu resik lan larutan pembersih, banjur pasang maneh menyang posisi asli lan pasang maneh tangki banyu resik menyang lantai. (Gambar 15)
Catetan:
Nalika nambahake banyu resik, sampeyan bisa nambahake larutan pembersih JIMMY sing dilengkapi karo produk iki, rasione kira-kira rong botol larutan pembersih kanggo siji tangki banyu sing kebak, suhu banyu ora kena ngluwihi 40°C.
Indikator lengkap tangki banyu reged
1. Nalika vakum kelet lan mesin cuci ndeteksi yen tank banyu reged kebak, mesin bakal mandheg lan menehi pangeling swara. Mangga ngresiki tank banyu reged lengkap lan sijine maneh sadurunge digunakake.
2. Nalika dideteksi yen tangki banyu reged kebak ing mode reresik dhewe, mesin bakal mandheg lan menehi pangeling swara. Mangga ngresiki tank banyu reged lengkap lan sijine maneh lan repress tombol resik dhewe kanggo miwiti maneh reresik dhewe.
Reresik tank banyu reged
Njupuk tutup ndhuwur tank banyu reged lan pigura Filter, mbucal banyu reged, klumpukne tank banyu reged sawise wisuh, lan sijine maneh menyang mainbody. (waca Reresik lan Pangopènan tangki banyu reged" kanggo rincian)
Indikator Brushroll macet
Nalika resik ing vacuuming utawa mode reresik dhewe, yen brushroll macet, mesin bakal mandheg lan menehi pangeling swara. Mangga njupuk brushroll, ngresiki prakara manca ditempelake ing brushroll utawa rambute nduwurke tumpukan ing brushroll lan reassemble brushroll menyang floorhead kanggo nerusake digunakake.
Reresik sikat
Sawise njabut tank banyu resik, narik metu brushroll, nggunakake agul-agul ing rerumput mini kanggo Cut rambute nduwurke tumpukan ing brushroll, lan ngresiki prakara manca ditempelake ing brushroll lan floorhead, Instal brushroll lan jendhela bali. (deleng "Reresik lan Pangopènan Majelis Floorhead" kanggo rincian)
Indikator jalur udara sing diblokir
1. Nalika resik kelet ing karya utawa mode resik dhewe, yen path online diblokir, mesin bakal mandheg apa lan menehi pangeling swara. Mangga ngresiki wilayah sing bisa diblokir kaya cangkir bledug vakum genggam, jalur udara muncung, tangki banyu reged kanthi urut. Sawise ngresiki, miwiti maneh mesin supaya bisa digunakake.
2. Nalika penyedot debu genggam lagi mlaku, yen jalur udara macet, pembersih bakal mandheg kanthi otomatis. Ing wektu iki, wadhah bledug lan HEPA kudu diresiki.
Pembersihan jalur udara
Bongkar tangki banyu reged, copot tutup ndhuwur tangki banyu reged lan kranjang sampah, wisuh kabeh bageane banjur pasang maneh. Gunakake sikat pembersih kanggo ngresiki rereget, barang asing, lan rambut ing njero saluran udara ing ndhuwur lantai. Lebokake tangki banyu reged maneh menyang awak utama.
Copot wadhah bledug, banjur copot siklon, kosongake wadhah bledug, copot HEPA, resiki kabeh bagean lan pasang maneh wadhah bledug. (Deleng "Reresik lan Pangopènan" kanggo rincian luwih lanjut)
Fungsi pangeling swara
Produk iki kalebu pangeling swara saka 6 basa sing beda: Inggris, Jerman, Italia, Prancis, Polandia lan Rusia. Swara mesin anyar wis diaktifake lan ing basa Inggris minangka standar, pencet tombol swara kanggo ngalih menyang basa liyane, terus pencet tombol swara kanggo mateni fungsi swara; pencet tombol swara maneh kanggo nguripake fungsi swara. (Gambar 16)
Catetan:
Nalika prodhuk digunakake minangka resik vakum genggam utawa nyedhot vakum, ora ana fungsi swara.
Indikator daya baterei kurang
1. Nalika pembersih stik isih bisa digunakake, yen ana swara ngelingake "Baterai lemah. Mangga isi daya batere". Mangga gunakake
sawise ngisi daya.
2. Nalika resik kelet bisa digunakake, yen swara ngelingake "baterei Low. Mesin bakal dipateni rauh. Mangga ngisi daya baterei", daya bakal kesel, lan bakal mati kanthi otomatis. Perlu ngisi daya kanggo nggunakake.
3. Nalika nggunakake vakum luwih resik, lambang ing layar LED nampilake menit kerja kiwa. Yen daya baterei kurang saka 20%, lambang baterei ing pojok sisih ndhuwur tengen malih saka putih dadi abang.
Bab 3 Reresik lan Pangopènan
Reresik tank banyu reged
Sawise mateni vakum luwih resik, copot tank banyu reged, angkat tutup ndhuwur tank banyu, lan copot pigura Filter saka iku, mbukak tutup loncat karo muter awak saka pigura Filter, njupuk metu Filter. Tuangake banyu sing reged lan rereget ing tangki banyu, banjur cuci tangki banyu sing reged, tutup tangki banyu, pigura filter lan saringan. Yen ana prakara manca ing pipa tank banyu sing reged, bisa di resiki nganggo sikat reresik; garing bagean ndhuwur sawise wisuh. Banjur reassemble kabeh bagean bali menyang tank banyu reged. Sijine tank banyu reged bali menyang mainbody kanggo terus bisa. (Gambar 17)
Catetan:
1. Sawise nggunakake vakum luwih resik kelet, dianjurake kanggo ngresiki tank reged langsung;
2. Nalika reinstalling basket uwuh, aja melu karet alus ireng ing Filter.
Reresik lantai
Sawise njabut tank banyu resik, brushroll, lan tank banyu reged, masang rerumput reresik liwat bolongan bunder ing ngisor posisi instalasi saka mainbody kanggo mbusak prakara manca lan timbangan ing pipo, lan rambute clogged; Gunakake agul-agul ing rerumput mini kanggo Cut mati rambute entangled ing brushroll ing; Ngilangke bagean reged saka mesin lan banjur ngumpulake maneh menyang mesin (Brushroll bisa diselehake ing omah brushroll kanggo pangatusan). Cuci resik rerumput reresik banjur sijine maneh menyang omah brushroll. (Gambar 18)
Catetan: Aja ngumbah sirah lantai nganggo banyu!

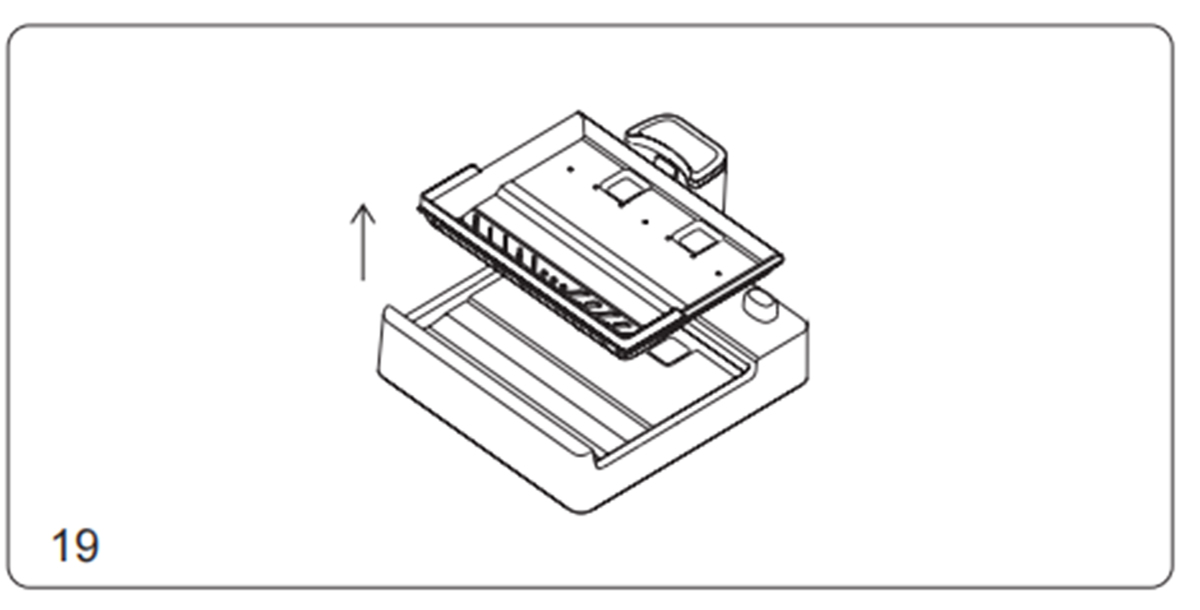

Ngresiki tray
Copot tray saka dhasar pangisi daya kanggo diresiki. Sawise garing, lebokake maneh kanggo digunakake. (Gambar 19)
Catetan:
Tulung aja ngumbah dhasar pangisi daya!
Tulung aja ngaktifake mode ngresiki dhewe yen ora ana tray sing dipasang ing dhasar pangisi daya!
Basis pangisi daya ora tahan banyu tanpa tray kasebut

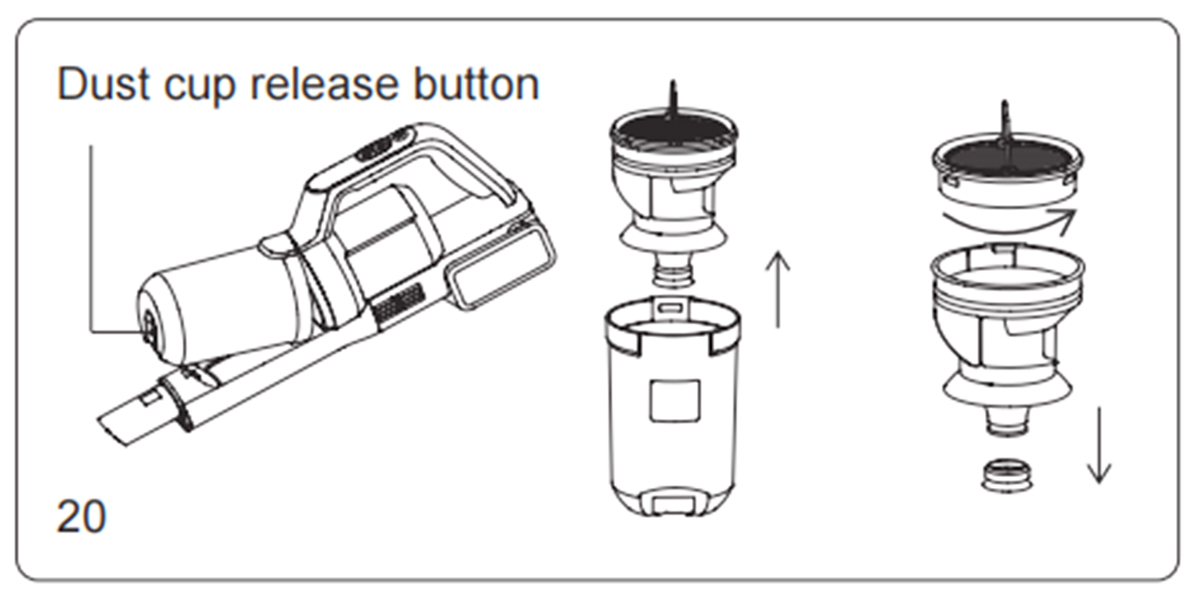

Reresik cangkir bledug
Pencet tombol pelepas cangkir bledug kanggo nyopot cangkir bledug saka pembersih vakum genggam. Angkat gagang logam ing siklon kanggo narik metu rakitan siklon lan cangkir bledug kosong. Tahan gagang logam lan muter kanggo mbusak HEPA. (Gambar 20)
Pangopènan lan Panyimpenan
1. Disaranake kanggo ngresiki tangki banyu reged, wadhah bledug, lan gulungan sikat sawise saben panggunaan. Yen ana kahanan ing ngisor iki:
1) Filter HEPA bocor bledug.
2) Filter busa rusak banget.
3) Brushroll duwe rambut rontog sing serius, utawa duwe geter sing kuwat lan gangguan sing ora normal nalika digunakake.
2. Dianjurake kanggo tuku consumables lan ngganti kanggo supaya kinerja mesin.
3. nalika mesin wis dawa idled, sijine iku ing panggonan kang kelangan lan garing, supaya suryo srengenge langsung utawa lingkungan udan.
Nalika ngemas lan nyimpen mesin, priksa manawa mesin wis diresiki lan dikeringake kabeh bagean supaya mesin ora rusak.
