Bab 1 Pemasangan Produk
Cathetan: Pateni listrik sadurunge ngrakit lan mbongkar produk.
Pasang sirah lantai listrik kanthi tabung logam
Tahan sirah lantai nganggo tangan kiwa, gunakake tangan tengen kanggo masang tabung logam kanthi vertikal menyang sirah lantai, sejajar karo jarum konduktif, pencet tabung nganti swara "klik" keprungu.
Manungsa waé: Tansah gagang lan sirah lantai ing arah sing padha, jarum konduktif kudu sejajar karo soket.

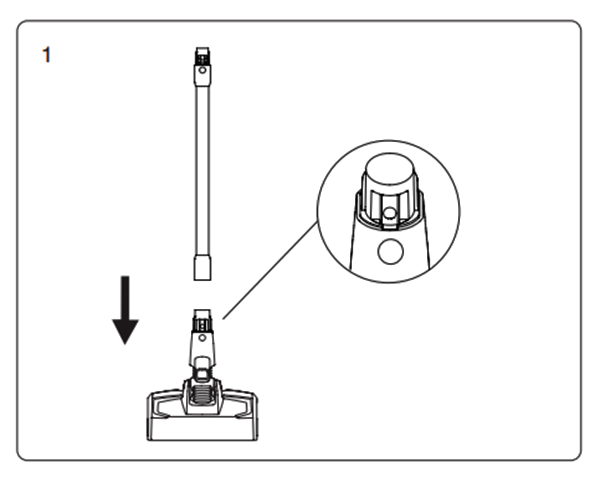

Nalika ngemas, nyimpen utawa ngresiki, yen sirah lantai listrik kudu dicopot, pencet tombol pelepas sikat kaya sing ditampilake ing gambar lan tarik sirah lantai listrik menyang arah sing ditampilake ing gambar. (Gambar 1)
Pasang baterei lan penyedot debu genggam
Majelis paket baterei: nyekeli vakum sing dicekel tangan ing tangan siji, tahan baterei ing tangan liyane, ngarahake ing alur panuntun ing awak, geser ing paket baterei miturut arah panah sing ditampilake ing gambar. Narik paket baterei sawise instalasi kanggo mesthekake yen iku ora njaluk ngeculke. Manungsa waé: nalika panyedot vakum wis suwe ora aktif, copot baterei, bungkus produk lan simpen ing papan sing adhem lan garing, supaya ora langsung suryo srengenge utawa lingkungan sing lembab. (Gambar 2)
Pasang tabung logam lan vakum genggam
Pisanan, ngumpulake sirah lantai lan tabung logam miturut cara ngrakit sirah lantai listrik lan tabung logam.

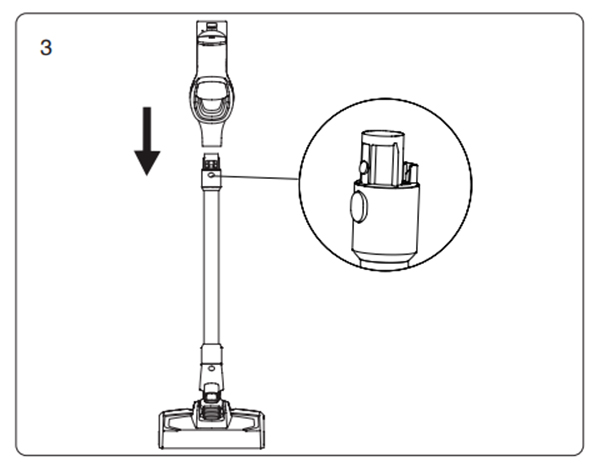

Pasang sirah lantai kanthi perakitan tabung logam lan pembersih vakum genggam: kaya sing ditampilake ing gambar, selarasake jarum konduktif saka tabung logam karo coupler saka nozzle nyedhot, push munggah nganti swara "klik" krungu. (Gambar 3)

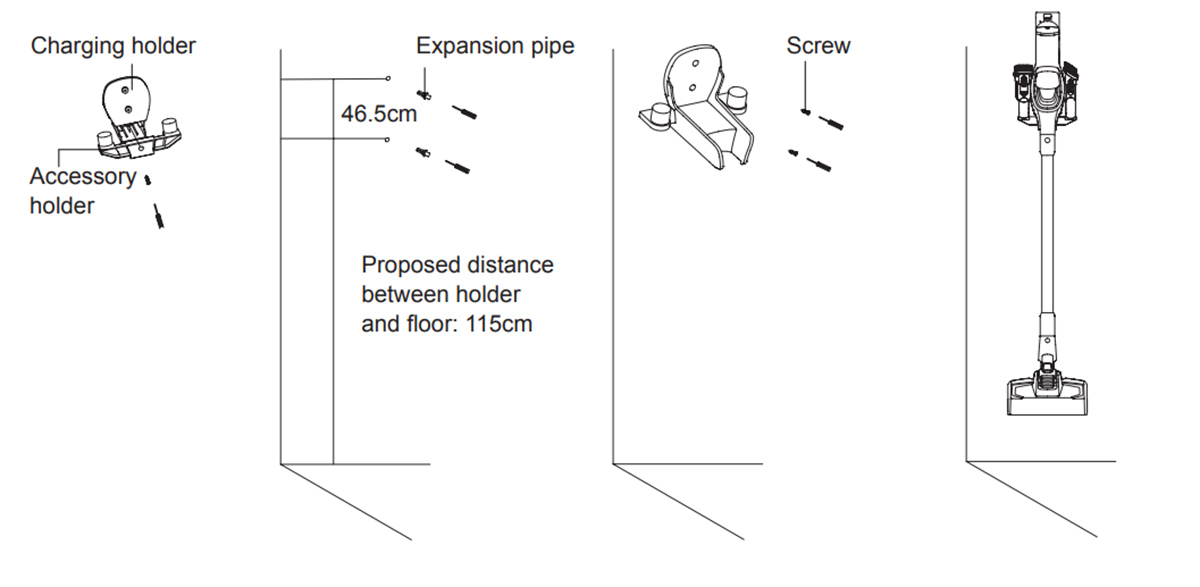

Rakitan wadhah pangisian daya
Pasang wadhah aksesoris menyang wadhah pangisi daya, banjur kenceng wadhah aksesoris nganggo sekrup. Lebokake panyedhot vakum ing wadhah, lan lebokake panyedhot vakum ing tembok, pasang wadhah ing posisi sing sirah lantai pembersih vakum ora ndemek lemah. Copot panyedot vakum genggam, pasang pipa ekspansi ing tembok lan pasang wadhah menyang posisi pipa ekspansi, banjur kunci sekrup. Sawise perakitan rampung, sijine vakum menyang wadhah pangisi daya kanggo ngisi utawa nyimpen.
Manungsa waé: Aja ndandani wadhah menyang jedhing utawa tembok lembab liyane.
Majelis aksesoris
Kanggo penak panggunaan, produk iki dilengkapi khusus karo sawetara aksesoris kanggo bagean resik vakum. Nalika sampeyan nggunakake vakum luwih resik genggem piyambak, sampeyan bisa langsung nyambung aksesoris miturut kabutuhan utawa nyambung aksesoris liwat selang babagan.

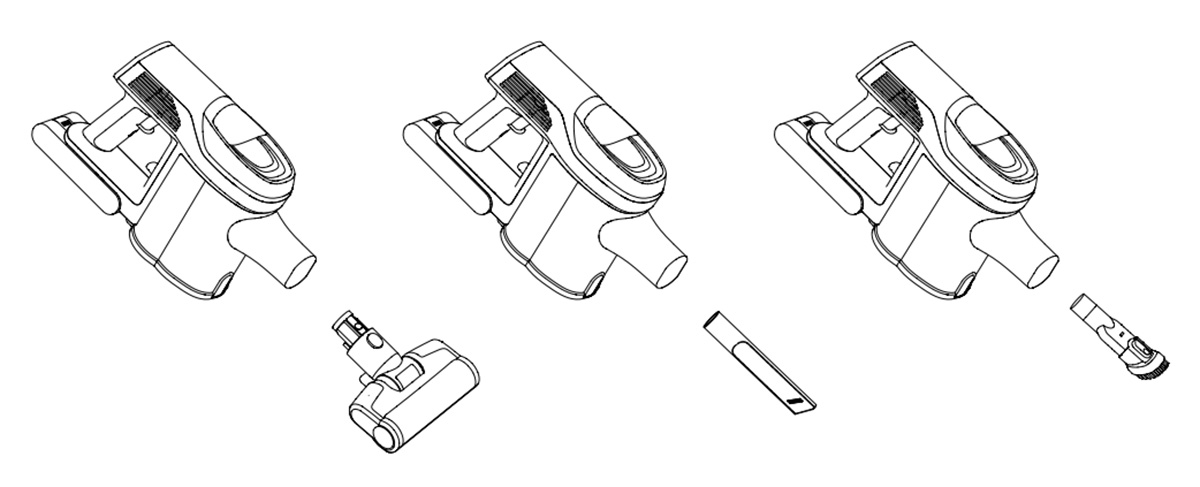

Sambungake sirah kasur listrik, alat celah, alat upholsteri lan sikat bledug menyang vakum genggam kaya ing gambar.

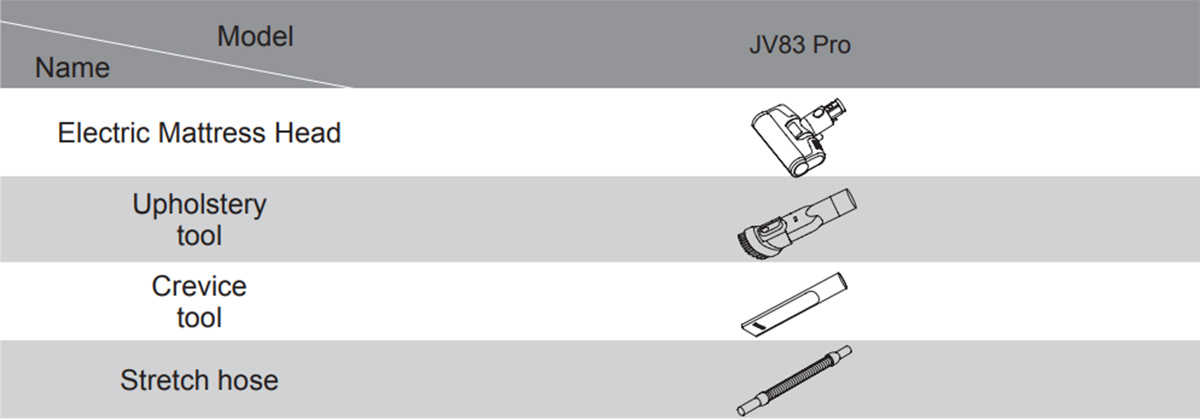

Dhaptar Sambungan Aksesoris
Panggunaan Vakum
Ngisi daya
Manungsa waé: Nalika nggunakake produk kanggo pisanan, daya baterei ora kebak. Perlu ngisi vakum sadurunge nggunakake.
Ngisi daya vacuum cleaner

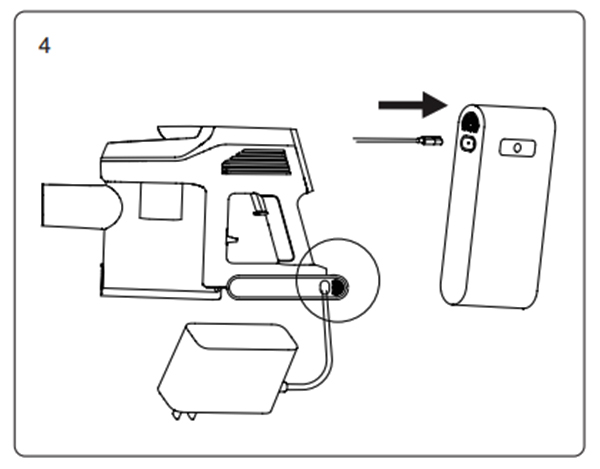

Nalika daya vakum luwih resik ora cukup, ngisi vakum luwih resik ing wektu; Nalika voltase banget kurang, kanggo nglindhungi baterei, vacuum cleaner bakal mateni otomatis, ing wektu iki vakum luwih resik kudu diisi. Nalika ngisi daya, tancepake konektor pangisi daya menyang soket daya A/C, pasang ujung pangisi daya liyane menyang baterei kanggo miwiti ngisi daya. Nalika tampilan LED panyedhot vakum genggam nuduhake paningkatan daya, nuduhake yen pembersih vakum lagi diisi daya. Nalika ngisi daya rampung, tampilan LED nuduhake daya 100%. (Gambar 4)
Yen paket baterei diisi kanthi kapisah tanpa dipasang ing mesin, nalika ngisi daya, indikator ing baterei dadi abang lan dadi ijo sawise ngisi daya rampung.
waé
1. Nalika daya baterei ing ngisor ≤20%, yen produk digunakake ing mode Max, bakal ngganti mode Turbo otomatis. Nalika daya baterei mati, produk bakal mati kanthi otomatis.
2. Yen panyedot vakum wis suwe ora aktif, ngisi daya baterei saben telung sasi kanggo nyegah kegagalan baterei.
Sawise ngisi daya, copot plug pangisi daya saka soket daya lan mungkasi ngisi daya.
Manungsa waé: yen kabel listrik rusak, supaya ora ana bebaya, kudu diganti dening staf profesional pabrikan, agen ndandani utawa departemen sing padha.
Panggunaan vakum genggam lan isi layar LED

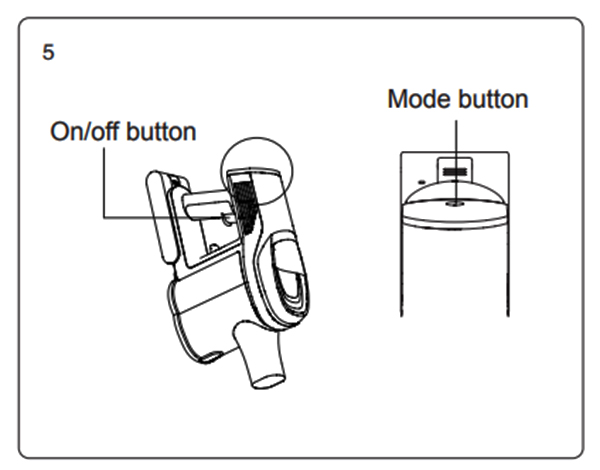

Copot panyedot vakum saka wadhah panyimpenan, penet tombol on/off kanggo miwiti utawa mungkasi panyedhot vakum. Tombol mode bisa nyetel mode kerja. Nalika mesin diuripake, kerjane ing mode Otomatis, pencet tombol mode kanggo ngalih menyang urutan Turbo- Max - mode Eco. Sajrone ngalih mode, mode bakal ditampilake ing layar LED. (Gambar 5)
Layar tengah LED nampilake wektu mlaku produk ing mode saiki. Nalika mode diganti, wektu mlaku kiwa uga bakal ganti.
Nalika produk bisa digunakake ing mode Max lan daya baterei mudhun ing ngisor 20%, kanggo ngluwihi wektu mbukak produk, produk bakal kanthi otomatis ngalih saka Max kanggo mode Turbo. Sawise baterei diisi daya nganti luwih saka 20%, produk bisa digunakake ing mode Max. (Gambar 6)
Nalika produk ngresiki lantai utawa karpet ing mode Otomatis, bakal nyetel daya kerja adhedhasar jinis lantai sing dideteksi, supaya entuk efisiensi reresik sing luwih dhuwur. Ing mode Otomatis, tampilan layar LED Otomatis ora preduli sepira dhuwure daya kerja.
Panganggone sirah lantai listrik
Floorhead listrik cocok kanggo ngresiki kabeh jinis lantai lan karpet.

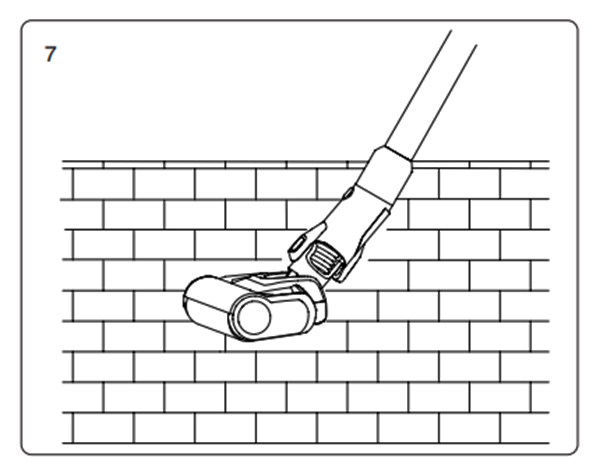

Manungsa waé: Sajrone operasi saka sirah lantai listrik, yen ana volume gedhe saka materi manca inhaled utawa kakehan serat tatu, utawa malah anak ing muter mesin salah sijine tangané menyang muncung, asil ing brushroll mandeg abnormal, sirah lantai listrik bakal mandheg digunakake, kanggo nglindhungi safety pribadi lan motor sikat. (Gambar 7)
Panggunaan aksesoris

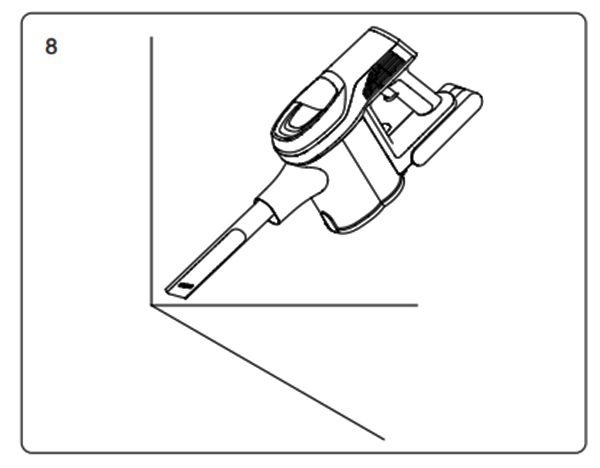

Alat crevice: cocok kanggo ngresiki celah, sudhut lawang utawa jendhela lan celah sempit liyane. (Gambar 8)
Alat upholsteri

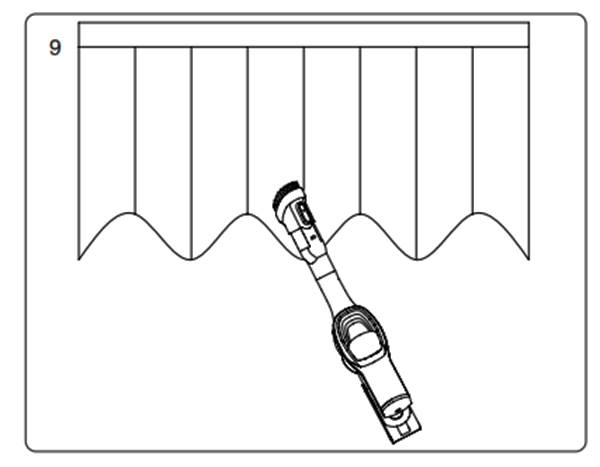

Cocog kanggo ngresiki lemari, windowsill, sofa lan permukaan meja.(Fig 9)
Kepala kasur listrik
Cocog kanggo sofa lan kasur amben. Brushroll ngalahake metu lan banjur ngresiki mite bledug lan alergen saka sofa jero utawa amben. (Gambar 10)
Bab 3 Reresik lan Ganti Parts
waé
1. Filter HEPA kasedhiya kanggo didol saka distributor vakum lokal.
2. Dianjurake kanggo ngresiki tuwung bledug sawise saben nggunakake; Nalika tuwung bledug kebak utawa panyaring HEPA macet, kudu diresiki lan diganti yen perlu.
3. Brushroll sirah lantai listrik bisa uga ana rambute sawise digunakake kanthi suwe. Perlu di resiki ing wektu supaya vakum bisa luwih efisien.
Cangkir bledug lan sistem filtrasi sing resik

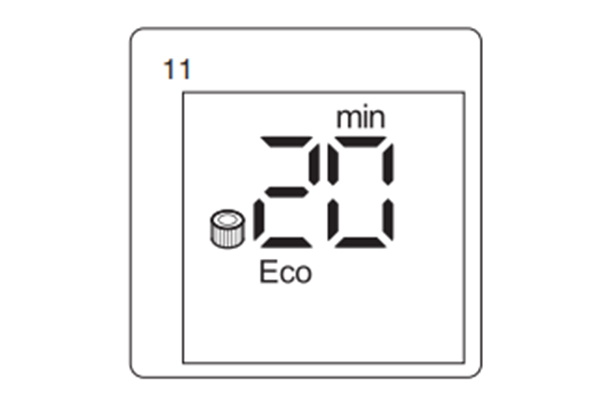

Nalika cangkir bledug kebak utawa HEPA macet, layar LED bakal nampilake lambang HEPA minangka gambar kanggo ngelingake kanggo ngresiki cangkir bledug lan nyaring. Mangga ngresiki cangkir bledug lan filer HEPA ing wektu. Ganti filter HEPA yen perlu. (Gambar 11)
Langkah-langkah ngresiki cangkir bledug lan sistem filtrasi
1. Pencet tombol pelepas tutup ngisor cangkir bledug, bukak tutup ngisor cangkir bledug, mbucal bledug menyang tong sampah.(Gbr 12)

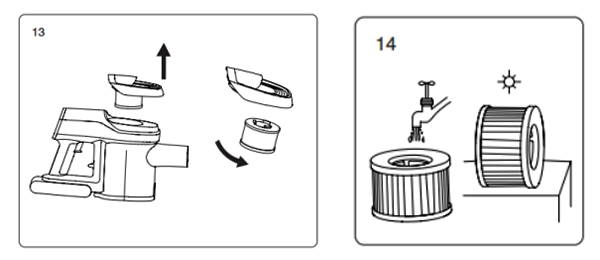

2. Angkat rakitan tutup HEPA saka cangkir bledug. Puter saringan HEPA searah jarum jam lan copot saka tutup HEPA kanggo ngumbah. Sawise wisuh, HEPA kudu garing kabeh sadurunge digunakake maneh. (Gambar 13) (Gambar 14)

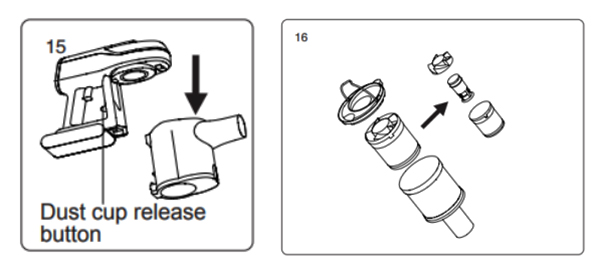

3. Pencet tombol release tuwung bledug dumunung konco tuwung bledug lan copot tuwung bledug. Tahan gagang perakitan siklon lan copot saka cangkir bledug. Mbusak ndhuwur siklon, cangkir bledug sekunder, dering pangaturan lan siklon batin kanthi urut kanggo ngresiki. Sawise ngumbah, kabeh bagean kudu garing sadurunge digunakake maneh. Sawise reresik, ngumpulake bagean maneh ing urutan ngelawan saka disassembly.(Fig 15)(Fig16)
Sikat sikat

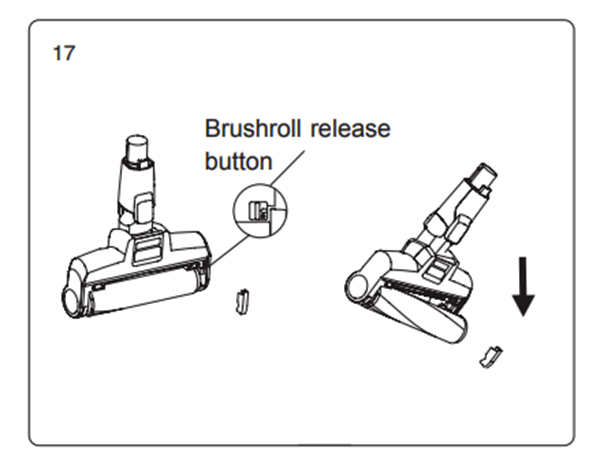

1. Pindhah tombol release brushroll bebarengan arah panah mbusak tutup sisih.
2. Copot siji mburi brushroll lan njupuk metu saka muncung kanggo reresik.
3. Sawise reresik utawa ngganti brushroll, klumpukne maneh ing urutan ngelawan saka disassembly. (Gambar 17)
Panyimpenan Vacuum Cleaner
Nalika vakum wis suwe ora aktif, copot baterei, bungkus produk lan simpen ing papan sing adhem lan garing, aja dilebokake ing srengenge langsung utawa lingkungan sing lembab.
Pembongkaran batere
Pencet tombol release baterei, copot baterei ing arah panah lan sijine baterei ing tas plastik, banjur simpen ing panggonan kang garing.(Fig 18)
